[稳压电源]功耗 与 温升 关系

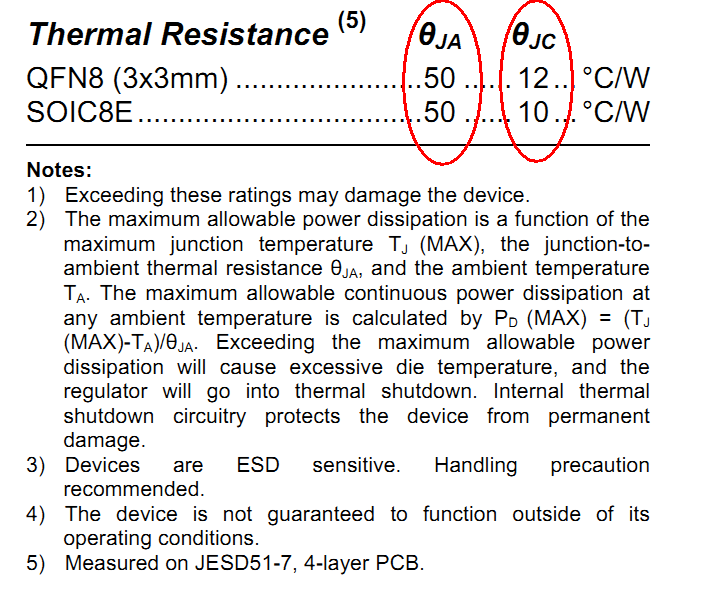

大家讨论下，一般 LDO 的功耗 ( 大概是 Vd x Iout ), 跟温升的 关系.有没啥理论计算公式可参考, 一般要看 LDO 规格书里面哪些的参数?满意回复+9不亦心 查看完整内容下面Notes不是有解释吗。

。

。

热阻就像电阻一样，可以串联，（θja-θjc）*Pd就是IC外壳“温升”，不过不够准确，关键还是用θja计算，保证Tj不能超 ...+9aeromoon 查看完整内容帮助文档来也~+2yanwen217 查看完整内容规格书中都有提供一个封装热阻参数èja，就是表征功率与温度的一个参数规格书中都有提供一个封装热阻参数èja，就是表征功率与温度的一个参数我记得功耗和温度的四次方成正比关系吧？随着温度升高，功耗会急剧增加的。

在电子设备的工作温度范围内, 如散热措施一定, 温升与功耗基本是线性关系有些 LDO 的文档有两个，不知道有什么区别看了好几份，都是这个公式
