[开关电源]请问大家这个开关电源该如何分析啊？

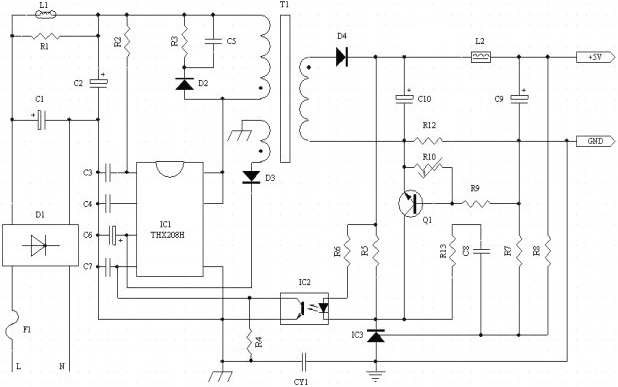

来源： 作者： 发布时间：2023-04-19 10:24:39 浏览量： 本帖最后由 andy93762 于 2013-11-2 16:12 编辑 如图所示是一个高性能的小功率开关电源，R10是一个热敏电阻，Q1是一个三极管，请问这个三极管是如何工作的？还有L1，R1 R13,C8都有啥作用呢？
满意回复
+10不亦心 查看完整内容Q1是限流用的，R12上的压降经过R9，R10分压加到Q1的发射结，R10的压降等于Vbe的时候Q1拉光耦电流进行反馈。
。
。
Q1的Vbe大致有-2mV/℃的温度变化，R10可以用来做 ...Q1是限流检测用的，从GND流回到次级负端的电流达到一定时，Q1导通，拉低431的阴极电压，光耦电流加强，反馈到前面的PWM芯片降低占空比，使输出电压降低达到限流。
Q1是限流用的，R12上的压降经过R9，R10分压加到Q1的发射结，R10的压降等于Vbe的时候Q1拉光耦电流进行反馈。
。
。
Q1的Vbe大致有-2mV/℃的温度变化，R10可以用来做温度补偿。
。
。
。
学习了Mark
