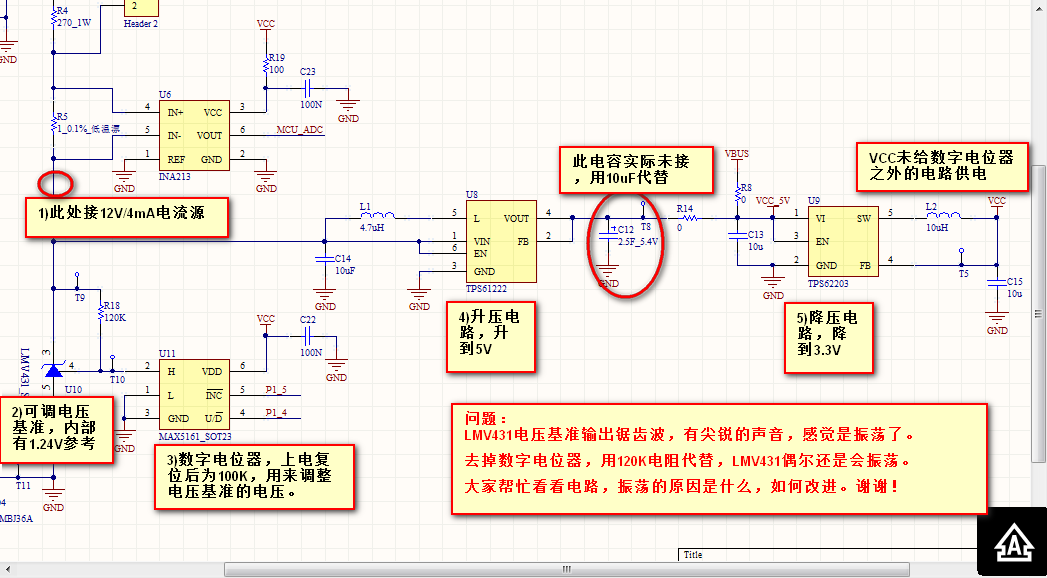

[稳压电源]电压基准LMV431振荡了，附电路，专家们帮给点意见吧，谢谢

LMV431电路还有一部分被你挡住了。

。

。

100K太大了吧，Vref脚有灌电流要求，看手册振荡幅度有多大？我觉得可以把你上面的12V4ma电源那部分断开，431上面接外接一个稳压电源试试

不亦心 发表于 2013-11-5 09:26 LMV431电路还有一部分被你挡住了。

。

。

100K太大了吧，Vref脚有灌电流要求，看手册 ...

LMV431挡住的部分没有电路了。

重新看了手册，LMV431参考电路里的确实是10K左右电阻，一会换电阻试试。

这个器件本来准备用LM285-ADJ来做，后来换成LMV431，LM285的参考电路给的是几百k的电阻。

本帖最后由 workants 于 2013-11-5 10:06 编辑

forgot 发表于 2013-11-5 09:42 振荡幅度有多大？我觉得可以把你上面的12V4ma电源那部分断开，431上面接外接一个稳压电源试试 ...

振荡幅度不太大，具体值一会去上电看一下。

是锯齿波。

4mA拿掉，431上串个470欧电阻，外接3.3V稳压源，仍然振荡。

试着拿掉后面的4.7uH大电感就好了.
