晶闸管关断瞬间两端电压震荡

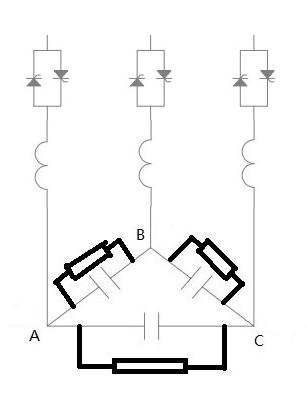

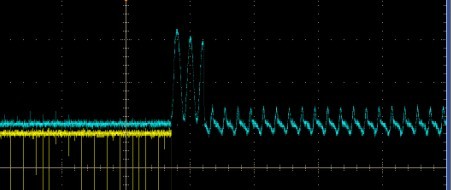

本帖最后由 holddreamair 于 2012-11-23 11:12 编辑 晶闸管关断瞬间，如图，一侧是电网电压，另一侧接容性负载，另外串了6%的电抗，如果关断瞬间电容上为直流分量，得到的晶闸管两端电压波形应该是带有直流分量的正弦波，如果是按指数衰减的直流分量，那么得到的也应该直流分量在衰减的正弦波（峰值应该是不变的），但是是实际中我却得到了如图中青色所示峰值减小了的波形，正常峰值在图中1个大格处，也就是说明晶闸管的另一侧应该也是近似正弦震荡的波形，相位可能和电网侧的相反。

看了maychang老师的一篇技术帖“晶闸管控制感性负载，电流过零关断时的自感电动势”，猜测这里难道也是电抗分布电容的存在产生阻尼震荡。

。

。

请教各路大仙帮忙分析一下可能原因？？？？？？？另外晶闸管两端带有RC保护回路我没画出来。

满意回复+10king5555 查看完整内容电网电压必須有LC濾波回路提供低阻抗的阻尼振盪回路否则自然呈畸型的波形。

+8king5555 查看完整内容电网电源必須有LC濾波回路:UVW三线串联电感后兩相之間再并联电容,忩共3个电感3个电容。

阻尼震荡信号就可藉由这3个电容釋放而不必流向充滿諧波的电源,所得到的波 ...+2nihao251 查看完整内容什么意思啊电网电压必須有LC濾波回路提供低阻抗的阻尼振盪回路否则自然呈畸型的波形。

什么意思啊2# king5555 能再具体一点点吗，有点半懂不懂电网电源必須有LC濾波回路:UVW三线串联电感后兩相之間再并联电容,忩共3个电感3个电容。

阻尼震荡信号就可藉由这3个电容釋放而不必流向充滿諧波的电源,所得到的波形也会比较規则。
