电源模块处发热怎么处理？

我是第一次画板子，画这个的时候都是心惊胆战。

现在板子出来了，我元器件都焊上了，电压输出5V 3.3V正常。

就是板子运行15分钟左右电源处有些热，也不是说热的烫手，手摸上去就是能明显感觉到热。

我不知道该怎么处理。

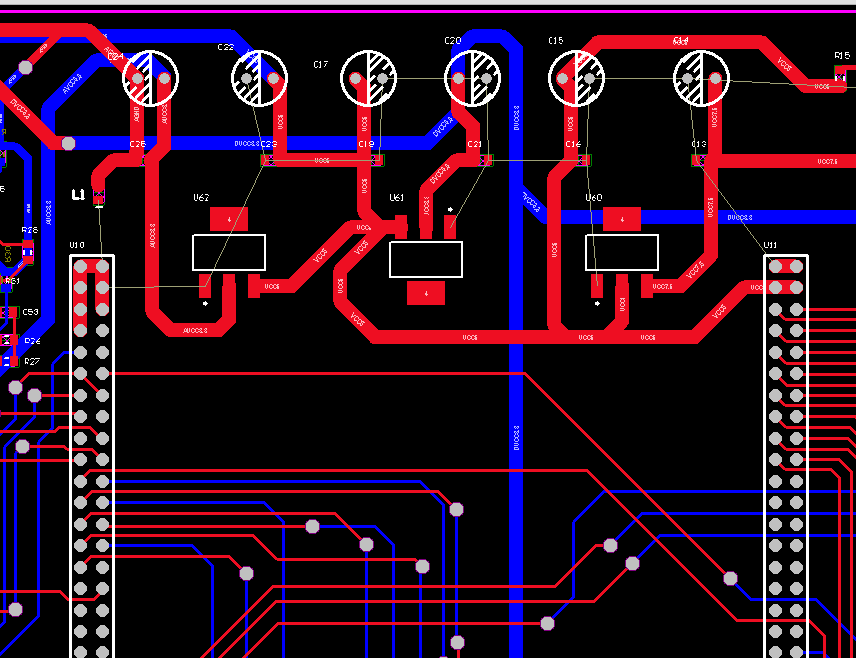

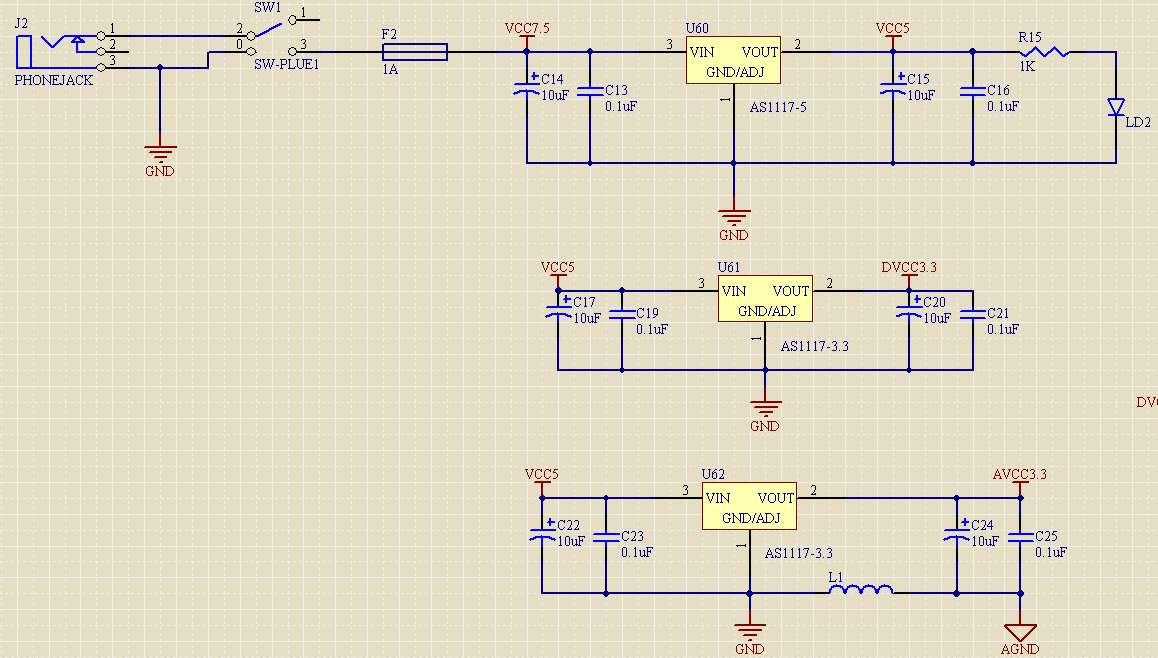

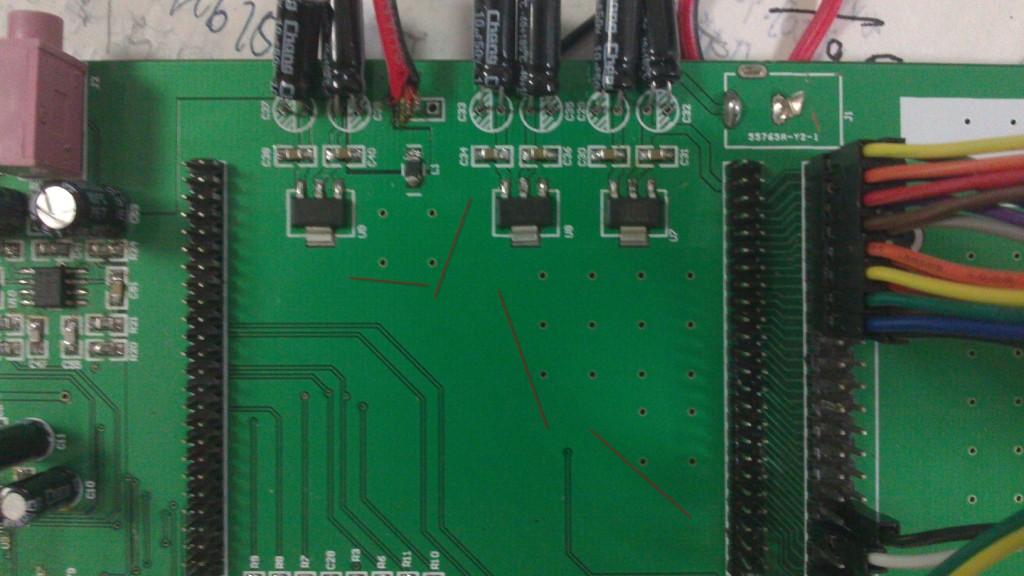

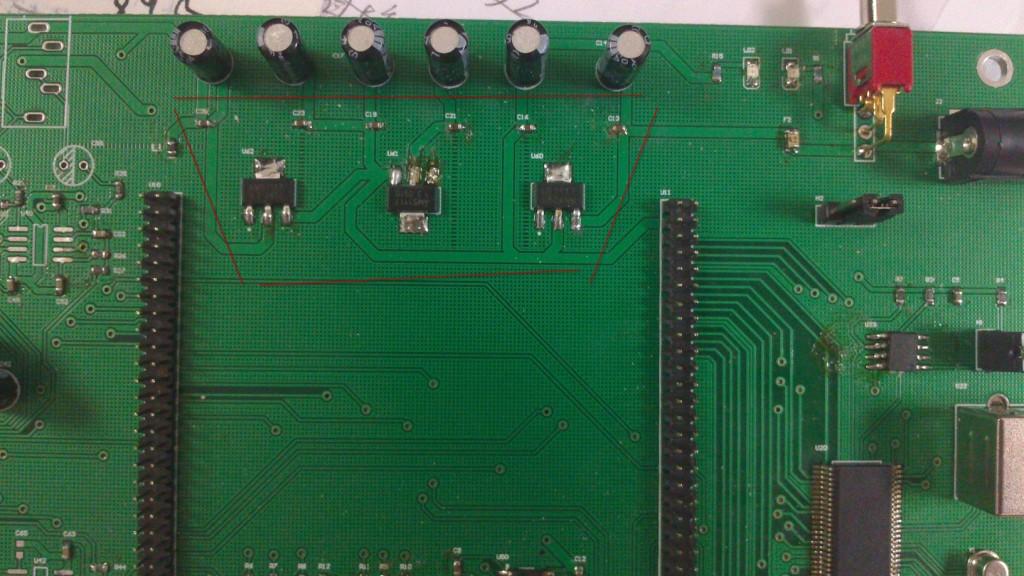

我这电源线宽都是50mil我这是抄的别人的，其实就是在别人版本中的板子运行一段时间也挺热的，但我觉的没我的热，他好像加了散热口 别人的板子是第一张图片，我的是第二张 下面是我的原理图和PCB纹波怎样？地没有做好，散热效果差

008ming 发表于 2013-9-11 07:51 地没有做好，散热效果差

“地没做好”什么意思。

在我这个板子中一共就两个地一个数字地GND一个模拟地AGND，我数字地和模拟地相连之间就加了一个磁珠。

我的模拟地全是都是用线画起来的，最终所有模拟地的连接都接到了那个磁珠那处了。

至于数字地我是用的altium网格铺铜，下边的图不要打网格 要整体的 你想啊，网格 和整体 铜皮的面积少很多，当然影响散热啊 1117 顶上那个焊盘露铜面积大点，再周围打上一圈地孔
