PMOS高速开关电路疑问

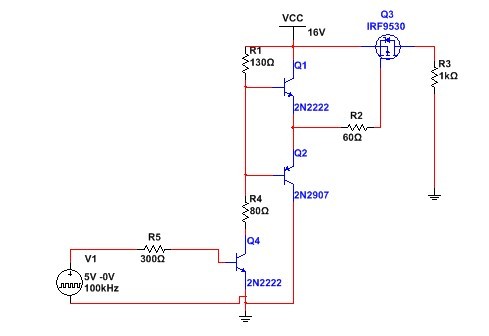

来源： 作者： 发布时间：2023-03-25 10:24:46 浏览量：请问一下个位大神，我照着这个电路焊，但是MOS管关掉速度很慢，怎么才能把MOS管的开关频率做到100KHZ左右？
你是如何观察到MOS管关掉速度很慢的？IRF9530官方数据在Isd=-12A的时候Ton+Toff典型值是300ns,也就是近300kHZ加个电容试试，提高VCC或者改变R2实在不行换个mos管
dsdslwf 发表于 2013-11-21 18:17用示波器看的你是如何观察到MOS管关掉速度很慢的？
983831728 发表于 2013-11-21 21:20用示波器观察IRF9530的栅极和漏极波形，比较一下，看是控制信号慢还是管子开关反映慢，如果管子开关反应慢，则减小R3为50欧试一试效果如何，如果控制信号慢，则短接R2或用0欧电阻取代R2调试看看效果。
