[变压器]变压器啸叫问题 求助

本帖最后由 lbcumt 于 2014-3-9 21:10 编辑 各位大侠好，小弟在进行小功率开关电源设计时，遇到了开关电源中常见的变压器啸叫问题，空载时基本听不到啸叫，3.3V绕组有300mA左右的输出时啸叫就很严重了。

几经周折，依然没有解决，所以想向各位大侠请教一下。

一般来说，开关电源的啸叫是由于变压器绕制不好、浸漆不良等问题引起，但已经和线圈的定制厂家反馈过，厂家也重新加工了线圈，采用浸漆、使用多层防护等方法，但啸叫声依旧存在。

问了之前一个做开关电源的同事，他说需要调节反馈环路的补偿参数，于是我试验了多种电阻电容参数，但都无济于事。

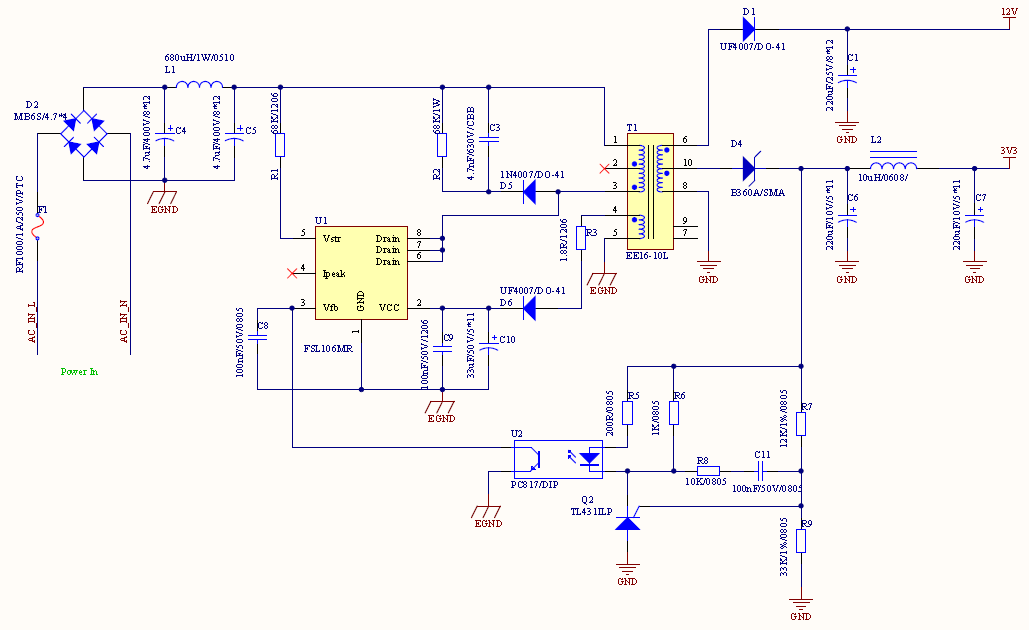

现在贴出电路图，还请对开关电源熟悉的朋友们能够帮忙看看，提出宝贵意见，谢谢！输入电压：交流 220V输出电压：3.3V、12V满意回复+10不亦心 查看完整内容关于开关电源啸叫，一般有瓷片电容的压电效应啸叫，变压器振动啸叫，环路振荡引起的啸叫关于电容啸叫：小功率电源中RCD回路中用慢管1N4007是木有问题的，不 ...+10jimmywalk 查看完整内容把光耦的供电从12V上面取，输出的电压采样从3.3V的电感后面取，这样应该就能解决了1，建议光耦供电和电压采样点分开，即电压采样点放到电感后面2，建议光耦供电从12V取，因为3.3V输出电压实在太低，动态范围太窄，不适合这样供电。

。

。

。

。

同意楼上的，情格外注意 变压器初级的RDC 那是泄放回路 二极管应是 肖特基 快速恢复二极管，选型有误，可能就是嚣叫主要原因！！建议测量下  开关波形， 是否振荡不稳定

不亦心 发表于 2014-2-24 10:48 1，建议光耦供电和电压采样点分开，即电压采样点放到电感后面2，建议光耦供电从12V取，因为3.3V输出电压实 ...

多谢您的宝贵建议，另外：1，这种方法我已经试过了，我用飞线方式将电压采样点移到了电感后面，但没有改善；2，这个问题确实存在，我明天改一下试试，看是否有改善。

听以前的一个同事说变压器啸叫，可以通过调整反馈电路的RC补偿参数，但我不知道该怎么计算，所以之前完全是在随机更换阻容，但效果并不明显，不知道您关于这点有什么看法？
