电路原理请教

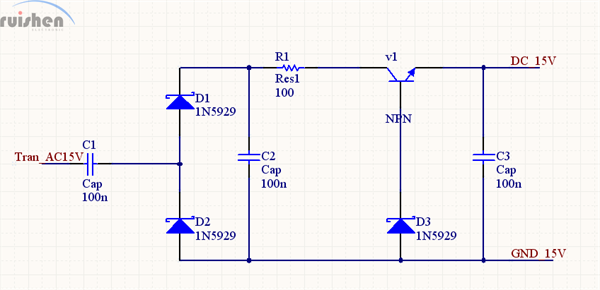

来源： 作者： 发布时间：2024-03-04 00:09:03 浏览量：如附件所示，帮看下这个电路如何将AC变成DC的，电容只有100n。
。
。
好像不能。
。
。
。
电路有些问题原理是AC 通过C1耦合过来的交流，通过 D1 D2 整流，C2 滤波；R1 限流，V1 和 D3 组成一个 稳压电路C1 后面电路等效成电阻的话，就是一个 RC 降压一根线输入？假设GND是输入和输出的公共线的话，高频交流信号通过C1、C2、D1、D2倍压整流，在C2两端形成上+下-小于30V直流电压（因为1N5925稳压管的反向稳压值为15V），经R1限流、D3和V1稳压、C3滤波，输出一个由D3稳压管的反向稳压值加上V1的BE结电压，约为15VDC，但该电路的带负载能力不会很强，估计应该在几十mA级的。
