[充电器]求指点，这个基本的恒流恒压充电原理

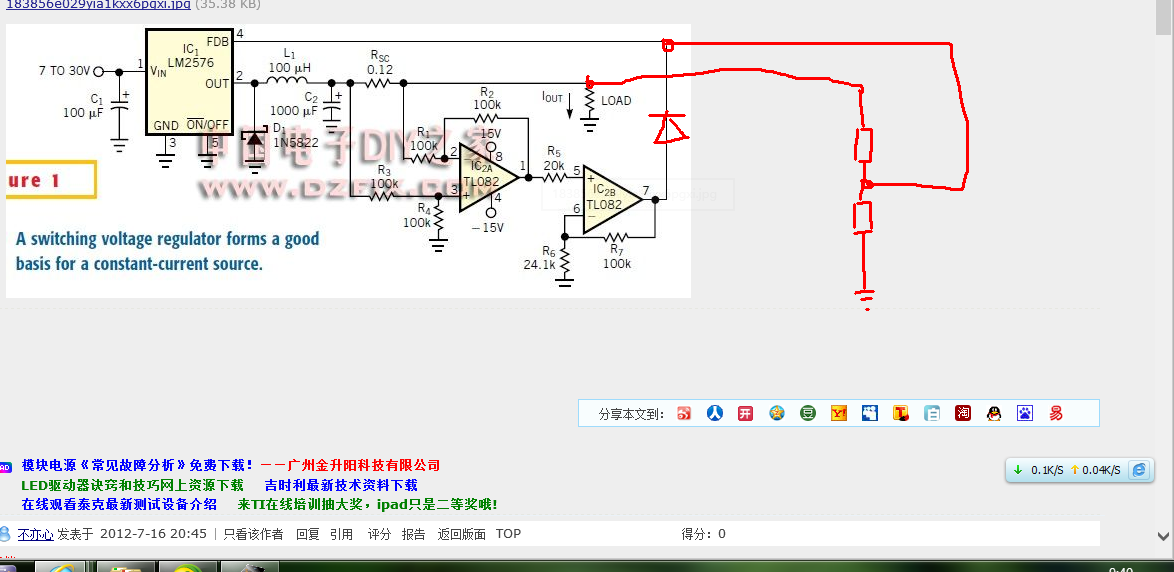

本帖最后由 mcbot 于 2013-11-5 08:45 编辑 这是在论坛里看到的一个原理图，求指点,这个图片上的恒流恒压是如何实现的，原理是什么？我主要不明白以下几点1、什么时候恒流起作用，什么时候恒压起作用，是如何切换的？2 、恒流、恒压控制分别是如何实现的，主要是描述负反馈过程。

3、恒流恒压值如何计算？4、这个电路其实就是“恒流限压”吧？都是靠的FDB喽恒流通过检测Rsc上的电流   限压通过检测你画的两个电阻分压1，电压超过设定电压值时CV起作用，电流超过设定电流值时CC起作用2，CV，由你画的那俩电阻分压反馈，分压大于Vfb时，CV动作，Vfb多少伏自己查IC规格书；CC控制是通过Rsc电阻采样电流值，经过差分放大，同相比例放大去FB脚，反馈原理和CV一样3，恒压值在2中以说，恒流值自己查差分放大，同相比例放大如何计算4，CV和CC是或的关系，

forgot 发表于 2013-11-5 09:09 都是靠的FDB喽恒流通过检测Rsc上的电流   限压通过检测你画的两个电阻分压  ...

谢谢您，您说的这两条我明白，主要不明白如何反馈稳定的，再就是两个反馈回路分别何时起作用。

mcbot 发表于 2013-11-5 09:24 谢谢您，您说的这两条我明白，主要不明白如何反馈稳定的，再就是两个反馈回路分别何时起作用。

...

IC内部设定好的    不亦心解释的很清楚
