[DCDC]今天做了一个基于UC3843的DC-DC变换器发上来看看

最近几天电源版块有点冷清了，发个今天刚做好的变换器，用来给手机快速充电，具体参数如下，输入电压：9V以上，输出电压：6V，输出电流为1.5A，频率为190Khz，效率百分之七十。

因为手里面场效应管不多了，所以就用13003开关三极管来代替场效应管了，这个变换器没有别的用途，就是接12V蓄电池给手机快速充电的。

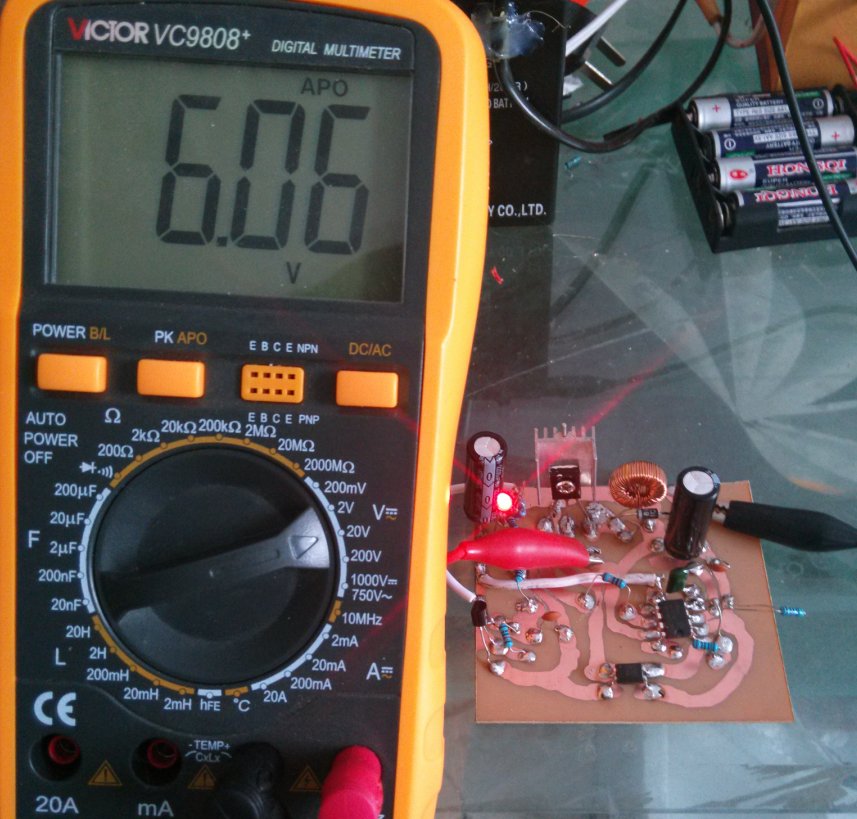

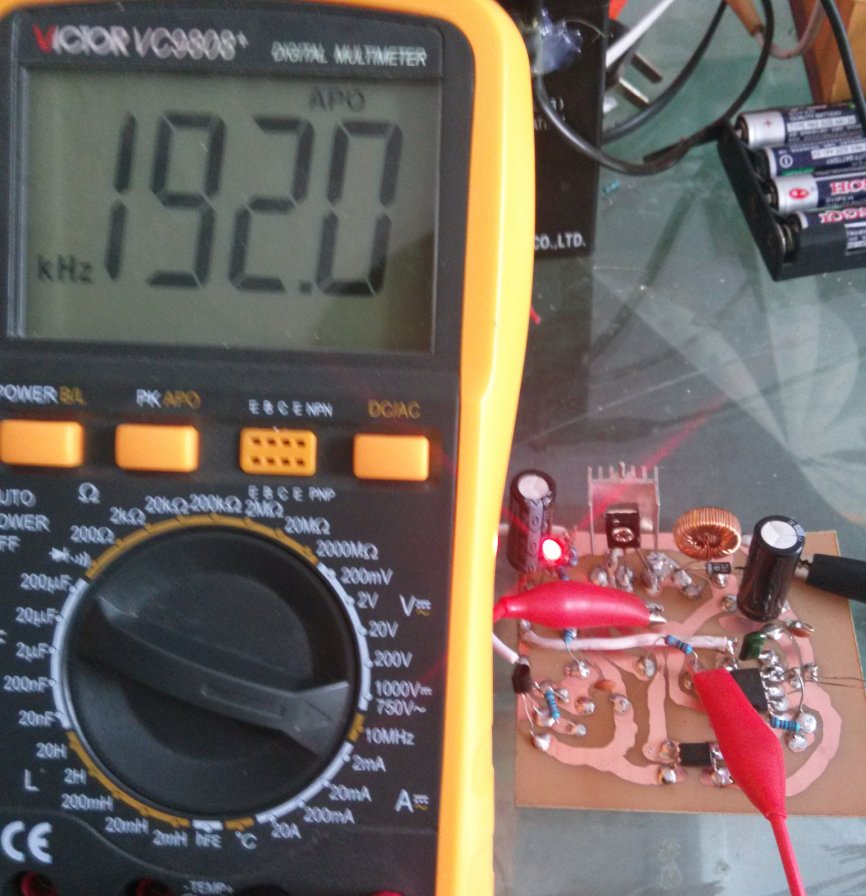

下面上两个图，一个电压，一个频率。

满意回复+3不亦心 查看完整内容做好保护，别故障的时候蓄电池直接灌过来了板子走线不会是用胶带粘住腐蚀的吧+2SBFX 查看完整内容强呀 可以看到原理图不？+2BruceLone 查看完整内容楼主能否分享一下原理图呀？+2pyh921 查看完整内容板子看起来挺奇怪的，是什么做的？自己切割的导电材料？+1xxiao6130 查看完整内容不错！ 强呀 可以看到原理图不？楼主能否分享一下原理图呀？

SBFX 发表于 2013-8-25 15:22 强呀 可以看到原理图不？

原理图在我心中，一边构想一边做板子GOD
