驱动芯片输入信号波形的问题
来源： 作者： 发布时间：2023-08-28 10:24:07 浏览量：

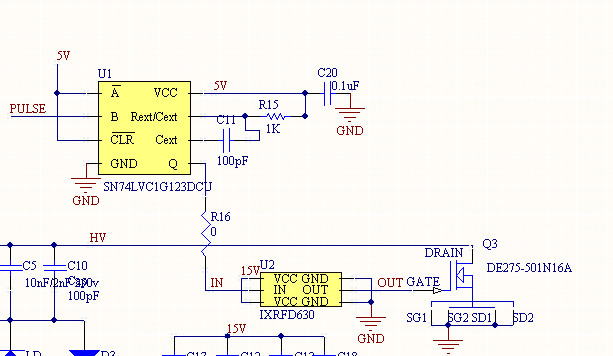

原理图，外部脉冲经过整形后送到驱动芯片输入端IN，然后驱动芯片驱动mos开启

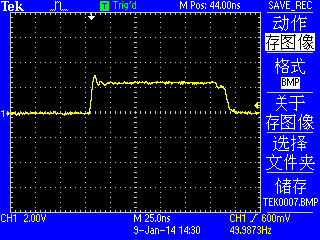

驱动芯片未上电时，驱动芯片输入端波形，比较正常

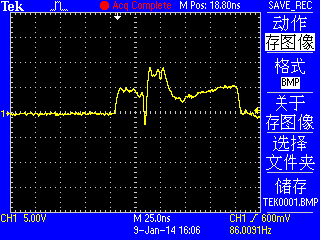

驱动芯片上电15V后，输入端IN的波形发生变化修改R16的值变化好像不大，输入波形的变化导致后端栅极驱动的波形也很不好求解决方法，你整形后输出的电平才2.2V，<2.8V，后面的驱动IC输入如果小于2.8V就认为是低电平。
不匹配，振荡是很正常的。
oneday45 发表于 2014-1-9 21:48你好 为什么芯片上电以后会震荡呢 上电后输入信号的幅值也大概达到了5v 您能给一些解决的思路吗你整形后输出的电平才2.2V，
bitmydream 发表于 2014-1-10 09:39那是由于后面驱动IC的内部上拉把你输入信号的电平拉高的。
先把你整形芯片的输出电平问题解决先。
