稳压电路求指导

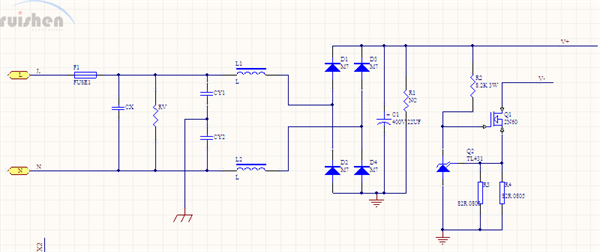

用431+MOS搭了如图的一个恒流源电路，输出300V，60mA，现在的问题是随着电网交流电压变化，输出电压不稳，求指导满意回复+20maychang 查看完整内容稳压输出是V＋和V－两端么？如果是此二端，那么此电路根本不能稳压，是原理性的错误。

稳压输出是V＋和V－两端么？如果是此二端，那么此电路根本不能稳压，是原理性的错误。

maychang 发表于 2013-8-14 16:05 稳压输出是V＋和V－两端么？如果是此二端，那么此电路根本不能稳压，是原理性的错误。

...

是的这个电路是恒流的，能不能通过加上部分电路做到稳压

kilmty 发表于 2013-8-14 16:25 是的这个电路是恒流的，能不能通过加上部分电路做到稳压

先把你实验时要求的负载变化范围及实际负载变化范围，还有市电电压变化时负载两端电压如何变化说清楚。

“加上部分电路做到稳压”这句，看不大明白。

稳压和稳流不可能同时，只能是某些状态下稳压，某些状态下稳流。

负载是一串4.7V稳压管总共消耗280V，当市电电压升高，会有多余电压消耗在MOS管上面。

导致温度非常高，现在要做的就是即使市电电压升高能保证DC电压不会超过300V
