有关电源保护电路设计问题
来源： 作者： 发布时间：2025-05-28 00:09:03 浏览量：各位老师 我有个问题想请教。
单片机电源保护。
常用二极管防反接，保险丝限流，TVS保护浪涌。
但是这3个器件放置位置我一直不清楚如何是最优。

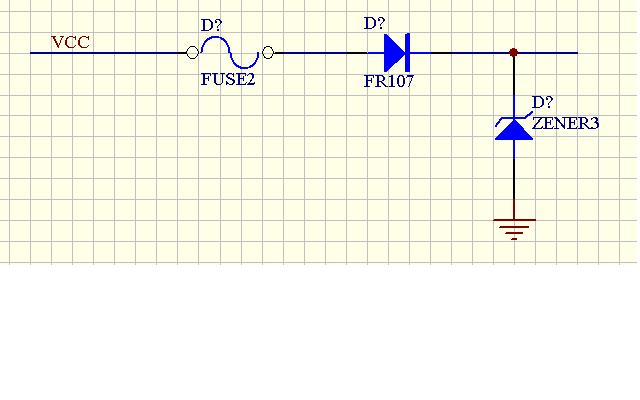

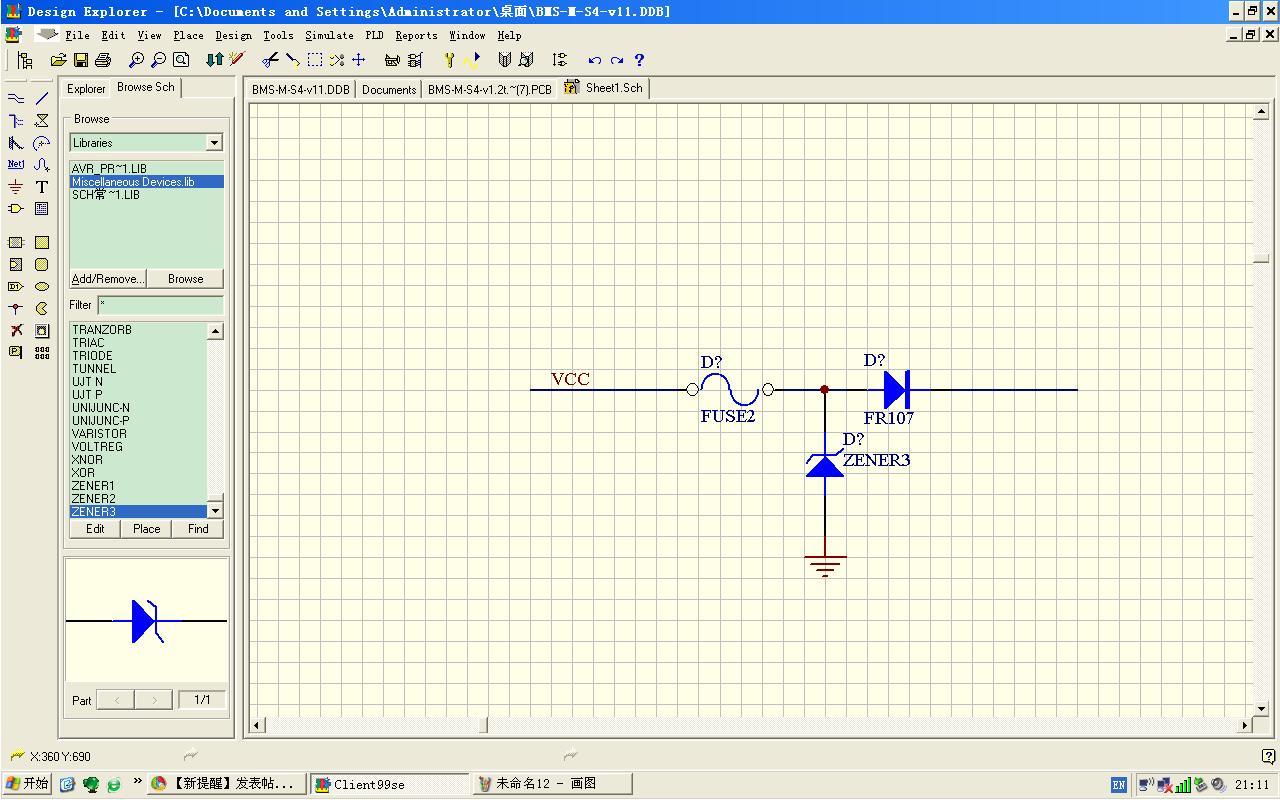

附图是3个保护电路。
个人觉得应该先过保险后过TVS最后二极管。
因为TVS若吸收浪涌过大，则可能毁坏TVS，若没有保险保护，则直接会烧毁前级入口电源。
但是又想选择自恢复保险，即使过流，能自动恢复。
查了力特的自恢复，表贴的最大耐压60V，若来个脉冲大于60V，那不就直接把自恢复保险烧了吗？所以这个问题挺困扰我了，拜托各位指点迷津，谢谢
截图没有弄好，各位见笑了先保险丝后TVS，二极管纯属多余
实在要加二极管,就放最前面二极管不是用于反接保护吗？在弱弱的问下二极管前向导通电压手册上会写，但是前相有耐压这个参数吗？谢谢
