[DCDC]2596ADJ产生干扰问题

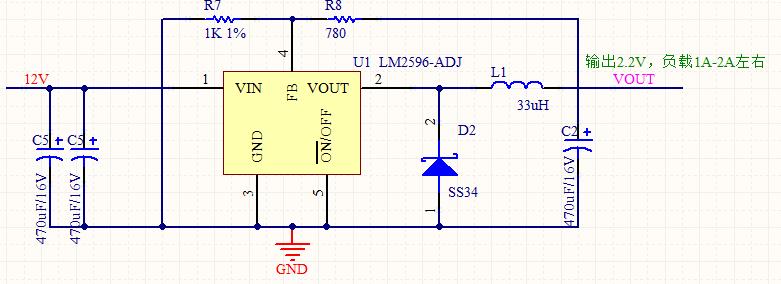

来源： 作者： 发布时间：2024-07-28 00:09:03 浏览量： 本帖最后由 不亦心 于 2014-1-14 17:05 编辑 我使用LM2596-ADJ搭建了一个电源，输入使用DC12V,输出2.2V，搭建图纸如下：

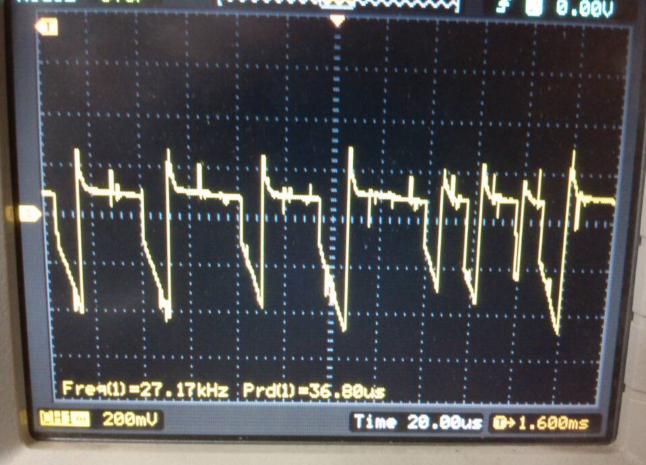

现在的问题是，我的12V输入，在VOUT有负载接入的时候，会出现很大的干扰，影响到了整个电路的工作，很奇怪的问题，我做了一下几个方式处理，在输入输出各添加104,102等等，没有效果，对12V的干扰波形是：
如果不引入负载的情况下，波形很良好，不会有这么大，并且频率也没这么高，求助啊 ，怎么干掉这个对输入的影响你的电感量太大了吧～～～这个电源本身就木调好呀滤波电容用什么？
oneday45 发表于 2014-1-14 16:53电感33uH 还大？手册上就这个标准呢你的电感量太大了吧～～～
