[开关电源]FLAYBACK辅助绕组疑问

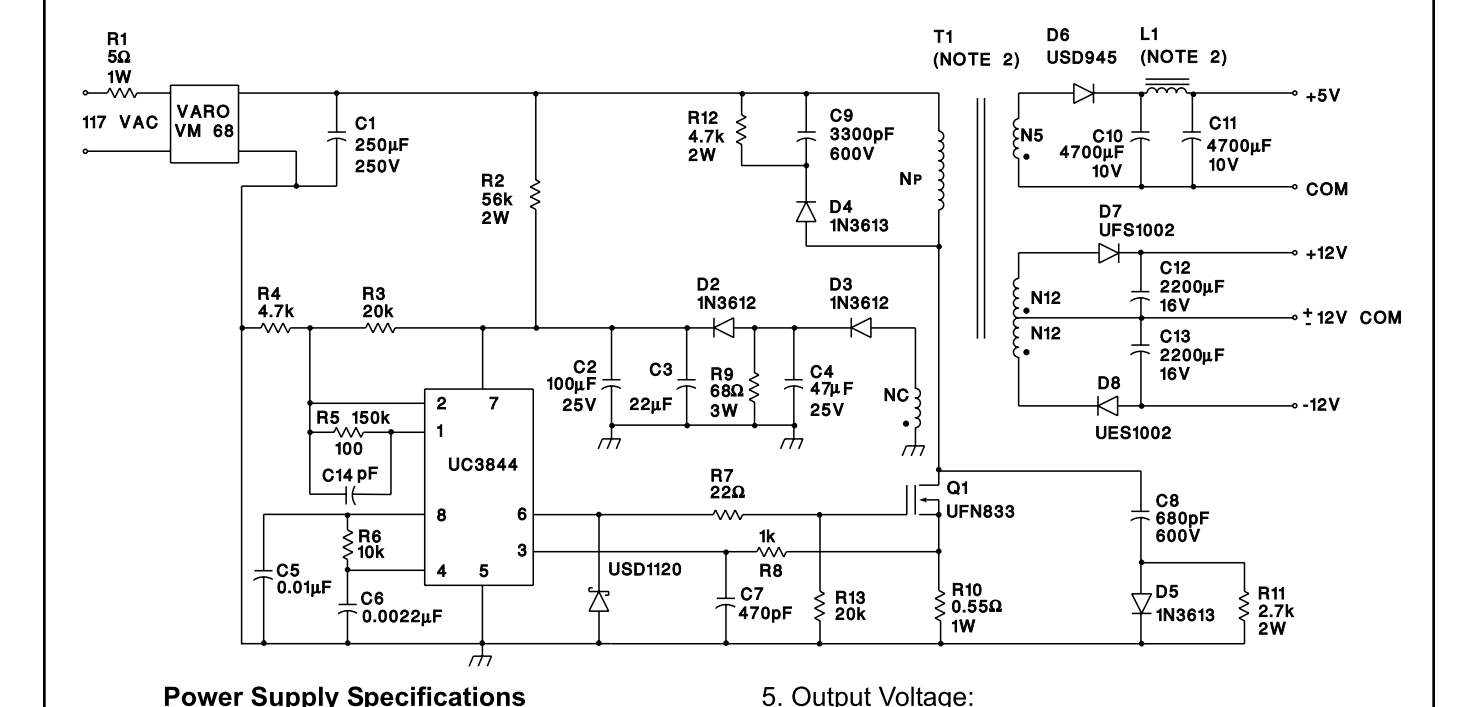

来源: 作者: 发布时间:2022-04-01 10:26:07 浏览量:线路如附件,NC绕组是辅助绕组,经过D 2 D3,最后由R3 R2分压输入反馈端疑问,IC的电压反馈输入端去和内部运放的2.5V去比较现在输出有3路电压,那辅助绕组会获得3个不同的电压值去和2.5V比较?另外这个辅助绕组上的电压是怎么确定的?谢谢。
要求辅助绕组的电压,要先求出副边绕组的匝数,按照副边绕组、辅助绕组电压比,求得辅助绕组的匝数辅助绕组和次级绕组之间电压满足匝比关系(理想情况下)。
。
。
。
。
通过调整辅助绕组电压来控制各次级绕组输出。
。
。
要搞这个LZ还需要补补多路输出交叉调整率方面的知识。
。
。
关键点:1,变压器设计成断续工作模式(设计输入电压范围内),输出电压和辅助绕组电压就比较接近线性关系。
(N1:N2:N3...=V1:V2:V3...).2,用UC3844估计不行(如果用该没有PSR功能的IC,输出电压的一致性没有办法保证,比如变压器参数有差别,输入电压不一样等),要用具有PSR功能的芯片。
