[DCDC]LT1054输出负电压，实际值偏低

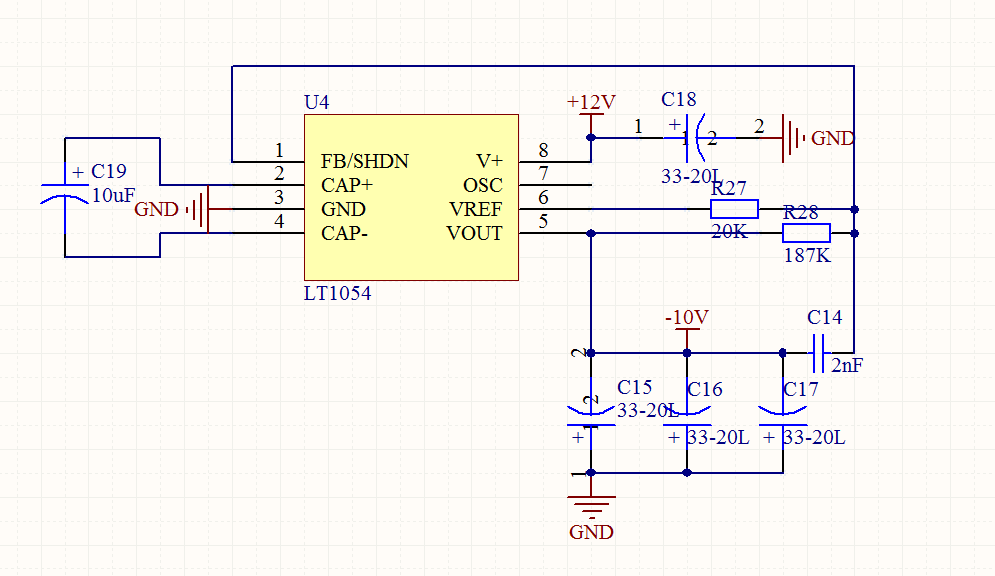

本帖最后由 gaohuating 于 2014-3-20 17:04 编辑 我设计的LT1054输入+12V,输出-10V的电路，为什么板子输出电压是-3.5V左右，而且还不稳定。

其中有很少的板子输出是-8.7V，元件已经相互换过了，也不好使。

输出接的电容用的一个100uF的电容代替的三个33uF的电容。

电源V+接的一个22uF的滤波电容。

谢谢。

满意回复+20yaxuangela 查看完整内容输出电压不对，建议检查反馈端，可以查看datasheet。

另外输出电容用多个并联效果比单个会更好。

为什么没有人回答？输出电压不对，建议检查反馈端，可以查看datasheet。

另外输出电容用多个并联效果比单个会更好。

现在的情况是，我用一个33uF的电容代替的100uF的电容，每天第一次上电，输出电压时正常的，断电之后，再上电，重复2--3次之后，输出电压就不对了，又变成-3V左右了。

这是什么情况呢？看在输出加 三极管 电路 PDF 上有
