UC3844反激（一）
来源： 作者： 发布时间：2023-10-04 10:28:02 浏览量：最近一直在看关于反激的资料，想用UC3844设计一个小功率的反激电源，感觉难点在于变压器的设计，看了下张占松的书，知道有个AP法和几何参数法，由于对磁性元件不熟悉，我有选择性的看了赵修科的《开关电源中磁性元器件》，还边对照看了很多个别人的设计反激变压器后总结的datasheet，可当自己想动手设计时，却不知道怎么下手，感觉公式太多了，之前也没有做过开关电源，还请路过的前辈们指点下，我应该怎么做。
因此在这里开个连载的帖子，方便自己以后继续请教这个基于UC3844反激电源设计过程中的问题。
满意回复
+10伟林电源 查看完整内容1、Pout需要加上输出二极管的功耗及辅助绕组的功耗；2、DCM模式下，占空比最好选择小于0.5；3、Bmax可以选择0.2-0.3，这个值会影响很多参数的变化；另外：光 ...
+10maychang 查看完整内容TOPSwitch系列单片开关电源，就是反激工作。
其资料上介绍的变压器参数(包括用其软件计算的变压器参数)，就是同样功率同样频率的反激变压器。
学习反激变压器设 ... 本帖最后由 ycz9999 于 2011-8-14 20:05 编辑 说下我的基本电路参数：输入：220VAC输出2路：15V/1A 15V/0.1A对效率和纹波要求不是很高，能满足基本要求即可。

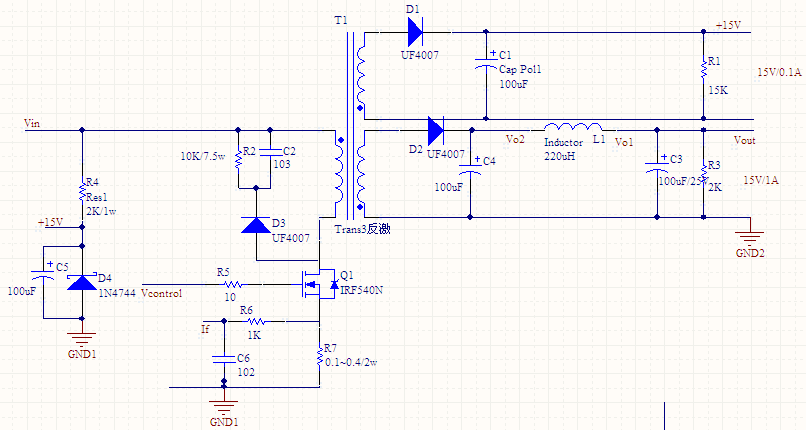

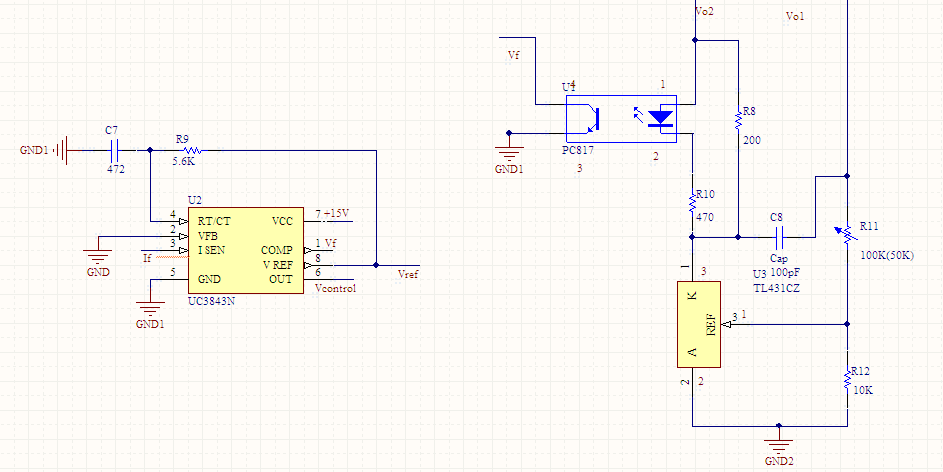

附上电路图：

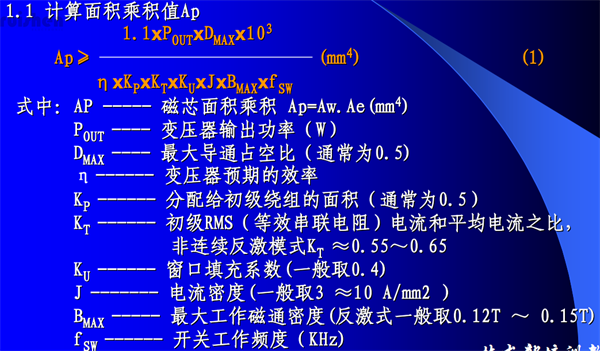

本帖最后由 ycz9999 于 2011-8-14 19:54 编辑 我说下自己的计算步骤（参考的资料来自网上，还请大侠们帮我看下对不对）1、计算AP其中：Pout=15V*1A+15V*0.1A=16.5W(取17W)Dmax=0.5η=80%=0.8Kp=0.5Kt=0.4Ku=0.55J=9.8A/mm2 Bmax=0.12Tfsw=100KHz因此：AP=（1.1*17*0.5*10^3）/（0.8*0.5*0.4*0.55*9.8*0.12*100）=903.5mm2（取904mm2）
本帖最后由 ycz9999 于 2011-8-14 20:12 编辑 自己再顶顶搞了1个多月电源了，线性的倒不是很担心，涉及到变压器的就有点怕了，还请前辈们为新人指条路啊。
1、Pout需要加上输出二极管的功耗及辅助绕组的功耗；2、DCM模式下，占空比最好选择小于0.5；3、Bmax可以选择0.2-0.3，这个值会影响很多参数的变化；另外：光耦反馈回路最好加一定的去耦，防止引线过长及周边的干扰导致环路不稳；光耦K的供电需要根据你选择的光耦型号工作电流来计算供电限流电阻，至少你现在的图取值与接法不太合适。
