聚元微PL336X 为小功率充电器/适配器应用提供有效解决方案

聚元微PL336X 为小功率的充电器/适配器应用提供了很有 效的解决方案，其新颖的恒流/恒压控制使得系统不 需要次级反馈电路，并能实现高精度的恒流/恒压输 出，从而满足更严格的能源损耗要求1 概要PL336X是一款原边控制，用于反激式开关电源的恒流/恒压调节器。

其高度集成了功率开关，并通过去除光耦以及次级控制电路，在简化充电器/适配器等传统的恒流/恒压设计的同时实现了精确的电流和电压调节。

PL336X的复合模式的应用使芯片能够实现低静态功耗、低音频噪音、高效率。

满载时芯片工作在PFM模式，随着负载降低，芯片会逐渐进入到绿色模式，以提高整个系统的效率。

PL336X具有多种保护功能以应对系统的各种异常状态。

主要包括：逐周期限流保护、VDD欠压/过压保护、输出短路/过压保护和过温保护等。

系统发生异常时，芯片将被保护，直到系统恢复正常状态。

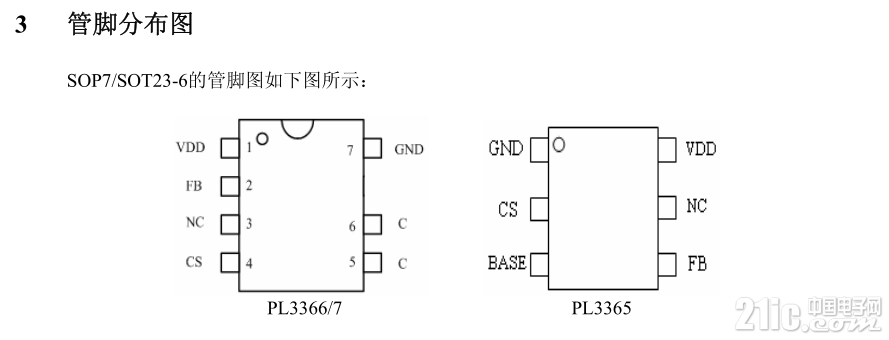

PL3366/7提供SOP7封装。

PL3365提供SOT23-6封装。

2 特性内置高压功率BJT管                                                      低启动电流全电压范围内高精度恒/流恒压调节                                内置前沿消隐去除光耦和次级恒流恒流控制电路                                 输出短路保护内置恒流调节的线电压补偿                                           输出过压保护内置变压器电感补偿                                                    逐周期限流保护内置输出线补偿                                                           VDD欠压/过压保护内置可提高效率的自适应PFM控制                                  过温保护走过路过，不要错过

QS99414214 发表于 2020-11-25 17:24走过路过，不要错过

聚元微研发设计:2.4G RF ,电源IC，MCU，诚招代理商，蒙‘R Q:99414214，Tel: 13926561527
