MOS管的开关波形，向大神求助分析。。

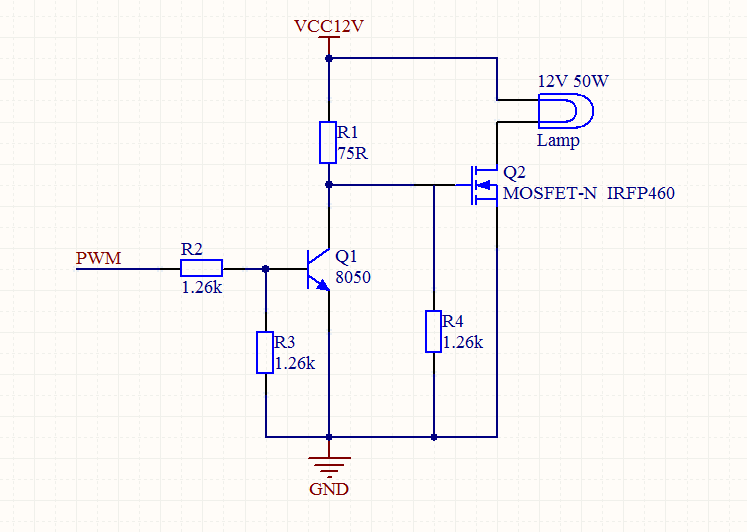

来源： 作者： 发布时间：2023-08-19 10:24:10 浏览量：RT，电路是这样子的。
。
。
通过PWM调光：

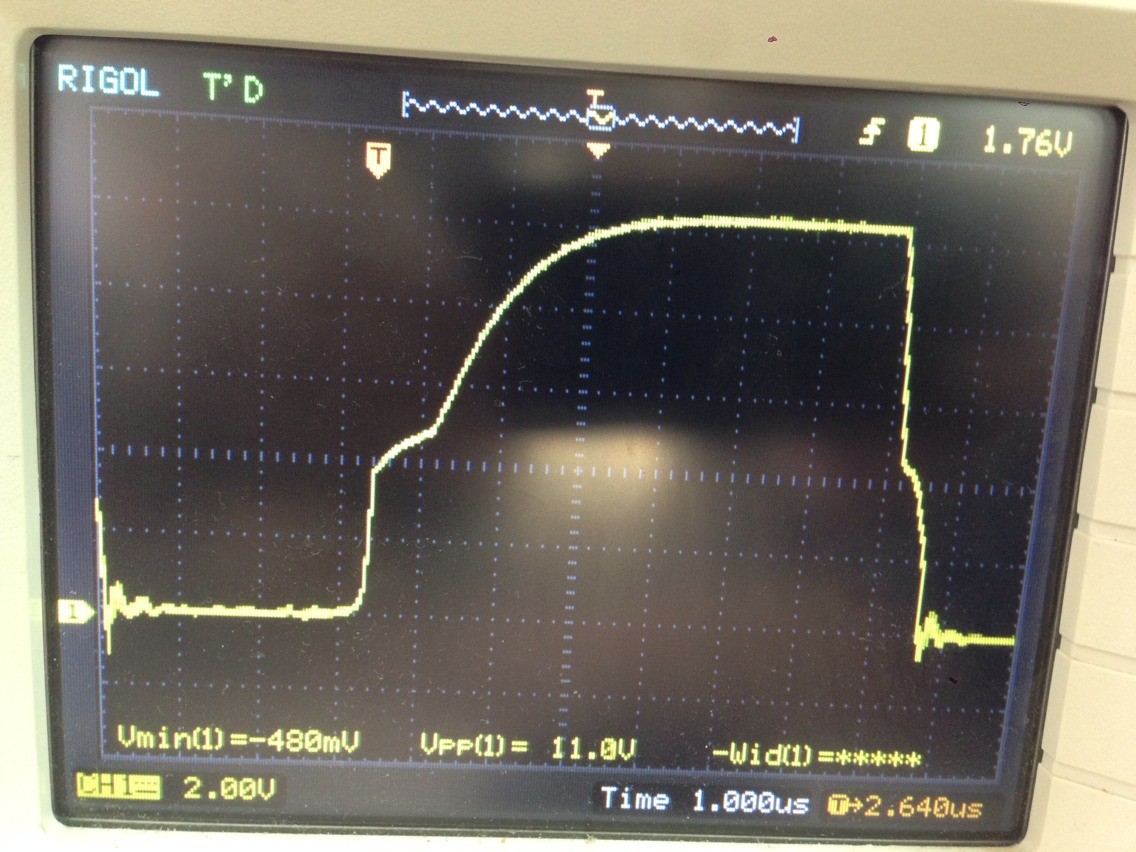

MOS管开通过程中G极电压电压是这样子的：
也就是说：会用3us的上升时间。
。
。
具体来说，4V，从4V到4.3V，4.3V到10伏，以及关闭阶段4v到0V这样的波形该怎么分析呢？。
。
。
。
。
。
。
。
。
。
。
必然会有这样一个过程呢，还是只要我把G电流增大，也就是减小75R电阻，让充电电流足够大就可以将上升减到最小？你的电阻也太小了吧R1的太小么？本来用的1K的，结果根本出不来波形。
充电时间太长。
换75R的上升时间都有3US了，如果R1更大岂不是需要更长的时间上升。
准备吧R1换成50R的试试，等会儿上传结果。
就是想知道波形的这几个阶段都是怎么理解的，为什么会有这么几个阶段。
驱动不够。
米勒平台一定会有的。
除了调R1之外，R4可以搞大点
