[ADI]【请教大神】16位DA输出纹波噪声问题，救命！

最近刚测试了16位DA输出，输出范围-10~+10V。

根据前辈们的建议，测试时，我将探针地环路降低到很小了，示波器是2万的，使用方法没问题。

但测试纹波噪声峰峰值依然有十几mV，交流有效值2mV。

这对16位DA完全是硬伤啊。

供电方式是这样的，开关电源盒正负24V——7818,7918——7815、7915.1. 我测了一下，好像开关电源与DA输出都有同样频率的尖峰噪声，约50KHZ，而且峰峰值最大的就是这个干扰。

是不是因为开关电源的噪声在经过两级线性稳压后，依然存在干扰啊？？2. 开关电源输入我增加了100uF、10uF的电解电容，DA输出增加了LC滤波，但是纹噪峰峰值并没有怎么减小3. 其他的芯片电源去耦电容都加了，再改进真的不知道怎么做了:'(4. 而且输出虽然挺线性地，但是具体拟合一下，并非特别完美，数字量0对应输出-1mV·····求助啊！！！！大神们请来指点一下吧~~~~~~满意回复+10mmuuss586 查看完整内容基准源和给DA供电的电源芯片要选好。

我一般用LINEAR的。

有些DA还要考虑PCB步线。

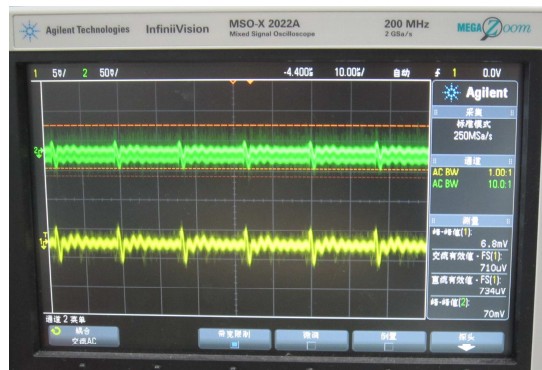

另外可能你的设计没问题也有可能，接上示波器就出现了（所以最好的示波器是带 ...+10elec921 查看完整内容共模噪声：电流路径：开关电源内部对大地的共模噪声源 发出-》78XX/79XX ->DA 信号及地 ->示波器探头 （地接机壳） ->示波器机壳 ->示波器电源地线-> 大地 —— ...+10HotCube 查看完整内容我也建议一级级看吧，1，电源，使用了线性电源不代表就没有纹波，前级的输入是否有考虑2，REF的影响，REF是否安定，C Load是否在范围内3，地环小也没用，要 ...这是测试波形，绿的是开关电源输出，黄的是DA输出

mmuuss586 发表于 2013-5-5 12:20

请指点一下吧

23mjxl 发表于 2013-5-5 12:24 请指点一下吧

一级级排查
