DCDC芯片爆炸了，哪位大神能否从丝印看出型号。

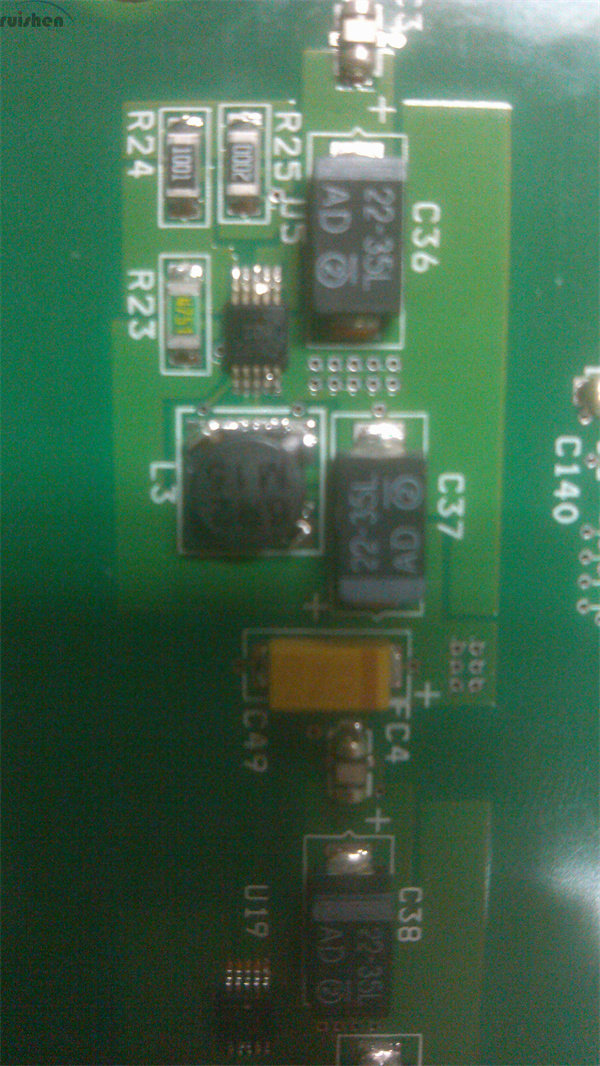

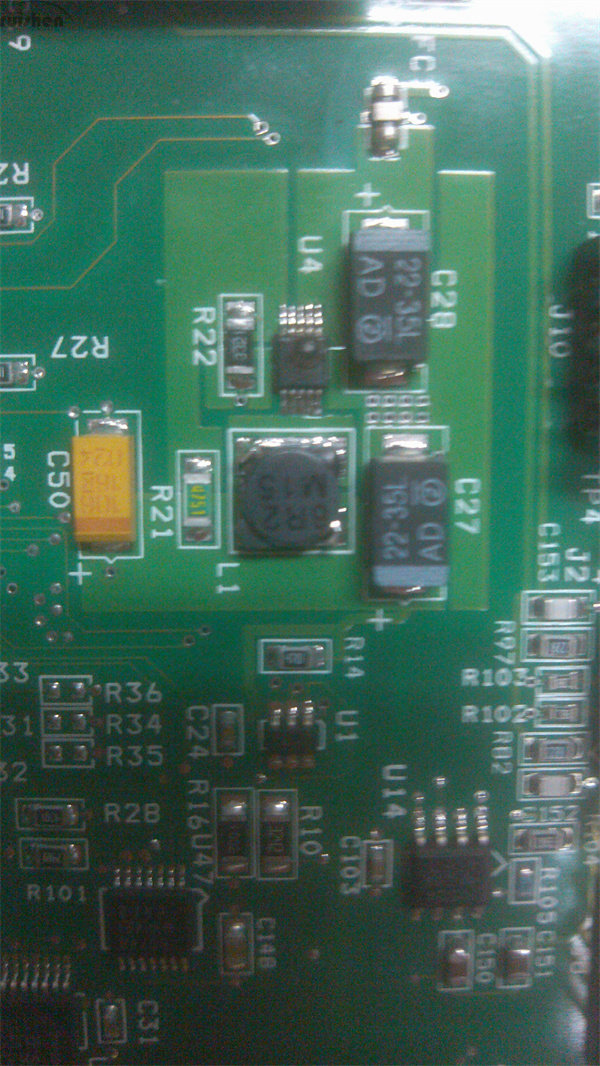

如图，有个生物仪器的板子坏了，左侧图片中间的dcdc芯片突然爆炸鼓包了，板子另外有一处电路十分相似，丝印也是一致的。

从图上看应该只是配置电阻不同，不过坏的芯片似乎没有配置电阻，估计是锁定5V或者3.3V输出的。

丝印也是一致的。

丝印不是太清，大约为  上行 13 TI 下行为BBI，封装如图为10引脚的小贴片封装。

具体封装我也不清楚，tssop？？不知哪位大神知道这是那颗芯片，我估计是ti的dcdc，当然也可能是凌特的。

哪位大神可以指导一下，感激不尽，， @jjjyufan @jjjyufan满意回复+14wanming2008 查看完整内容无题[/backcolor]+5jjjyufan 查看完整内容1.2V 是给core电压2.5 V是给DDR电压+1jjeemm77 查看完整内容哈！…学习了！…如图，有个生物仪器的板子坏了，左侧图片中间的dcdc芯片突然爆炸鼓包了，板子另外有一处电路十分相似，丝印也是一致的。

从图上看应该只是配置电阻不同，不过坏的芯片似乎没有配置电阻，估计是锁定5V或者3.3V输出的。

丝印也是一致的。

丝印不是太清，大约为  上行 13 TI 下行为BBI，封装如图为10引脚的小贴片封装。

具体封装我也不清楚，tssop？？不知哪位大神知道这是那颗芯片，我估计是ti的dcdc，当然也可能是凌特的。

哪位大神可以指导一下，感激不尽，， @jjjyufan@jjjyufan找到了，翻遍了TI凌特和intersel的官网啊。

。

是TPS62040DGQ应该是这颗芯片了  电路板和参考图也是一样的 只是手册给出公式为Vout=0.5*（1+R1/R2）板上一处R1/R2=4.75K/3.32K        Vout=1.215V另一处R1/R2=4.75K/1.2K        Vout=2.479V这两个电压太不常见了  还是有些疑问。

1.2V 是给core电压2.5 V是给DDR电压 本帖最后由 wanming2008 于 2014-8-25 16:01 编辑

jjjyufan 发表于 2013-10-11 08:50 1.2V 是给core电压2.5 V是给DDR电压
