我想这样做一个脉冲驱动变压器来驱动MOSFET，请问可以么

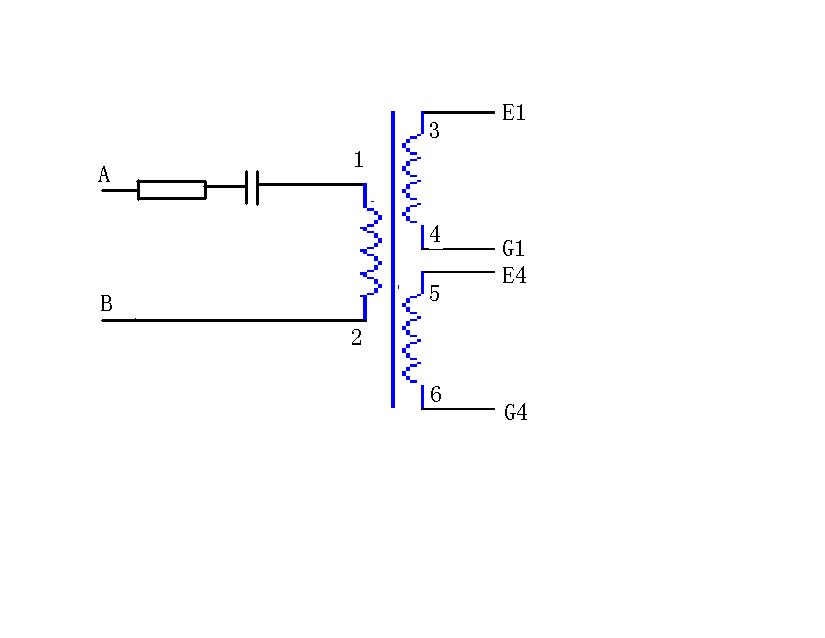

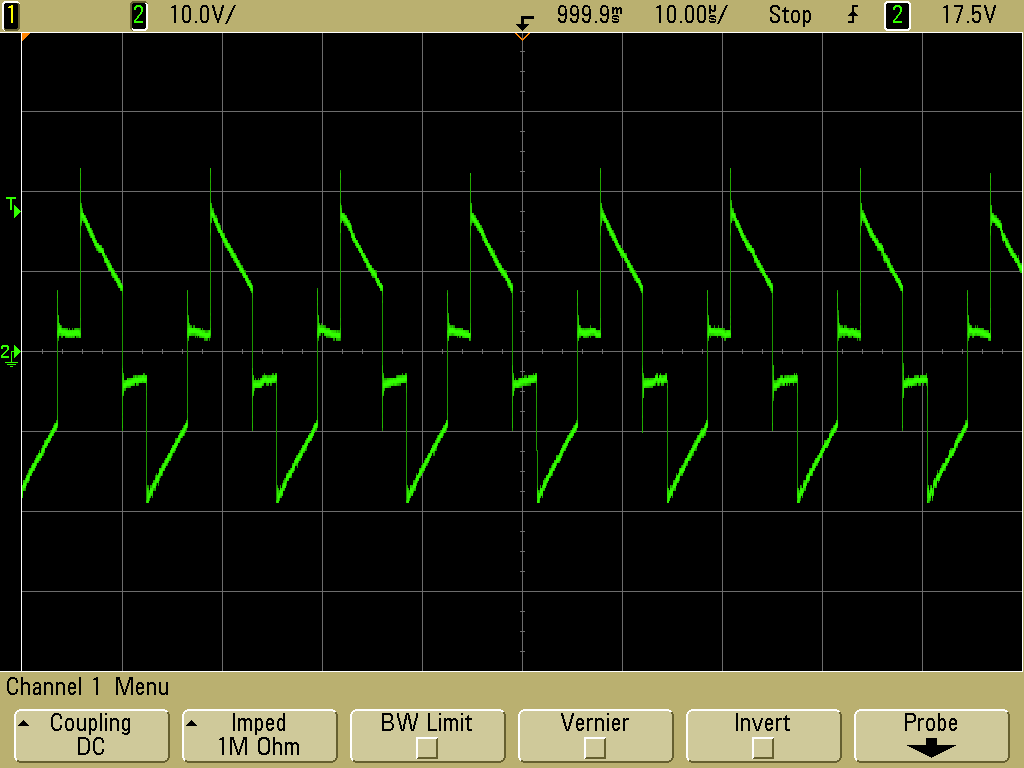

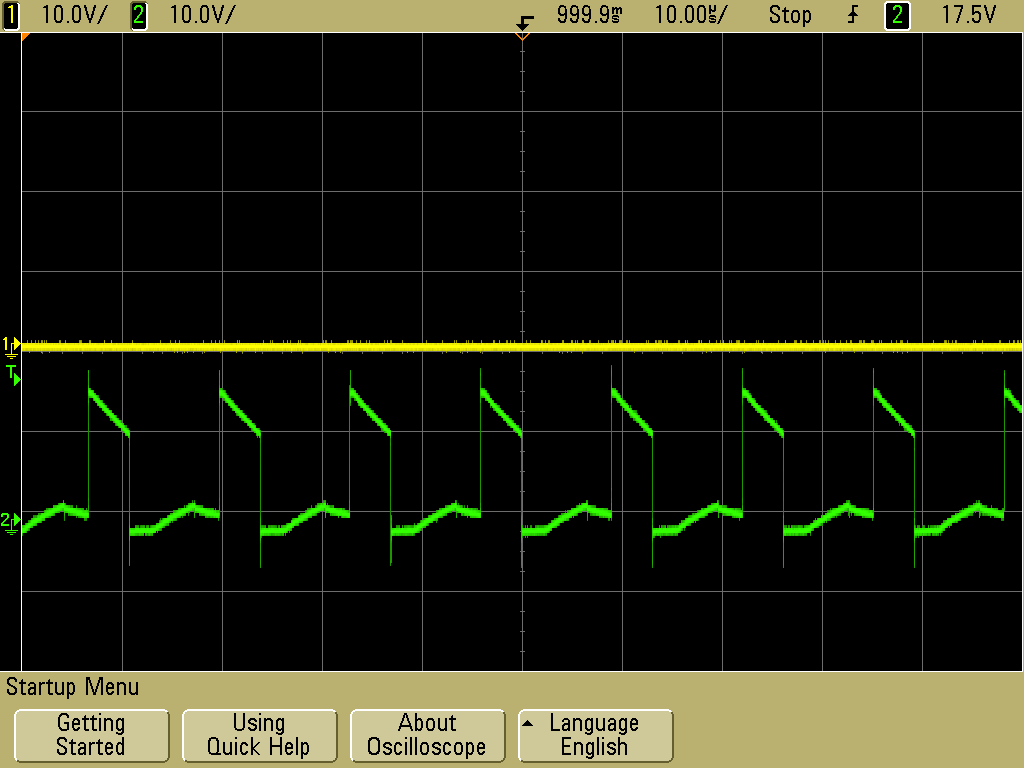

楼主，我想推一个全桥结构的MOSFET，功率不大，MOSFET的规格也就是 5A 600V，故想用以下的方案来推，A  B两路互补的PWM，死区时间2us，脉变副边两组，我期望是得到两组相位相反的脉冲来推全桥的对角MOS，不知道这样的方案可行不？我今天试了一下，副边出来的波形很差，就连原边的PWM波形也被干扰发生畸变了，请楼主以及各位热心人帮忙分析一下，主要原因会在哪里？谢谢第二个图我是测试了其中一组PWM波形，图3是对应副边一组波形，都已经发生畸变，不知道怎么样分析，请斑竹和各位帮帮忙，呵呵！顶部的失真，叫顶降。

如果RC、L/R都远大于脉冲周期，则顶降是很小的，出现你图中的这么严重的顶降，是C太小，或是R太大；脉冲过后的那个小台阶，是励磁能量通过阻尼二极管向源端馈能时的钳位电压:)阻抗啊驱动电路合理设计，可以用一个变压器两个次级绕组实现楼主的愿望。

关键是脉冲过后那个小台阶(两个管子都关断)必须保持在接近于零的电平，否则一个正向脉冲过后，可能使另侧管子导通。

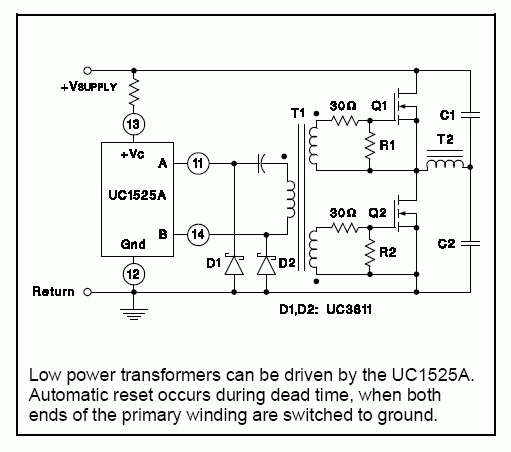

保持在零电平附近，方法是这段时间里驱动要短路，详见下面的电路，两个二极管即为此目的而设。
