关于lm2596毛刺的问题

最近用lm2596-adj做了一个电压转换模块，电流1A多一点，第一次刷的pcb板效果还可以，但是因为电路中其他部分存在跳线，所以重新刷了一个。

   但是最新刷出来的板子出现了问题，用示波器测电压的时候会出现上下波动的毛刺，峰峰值也达到了800多mv。

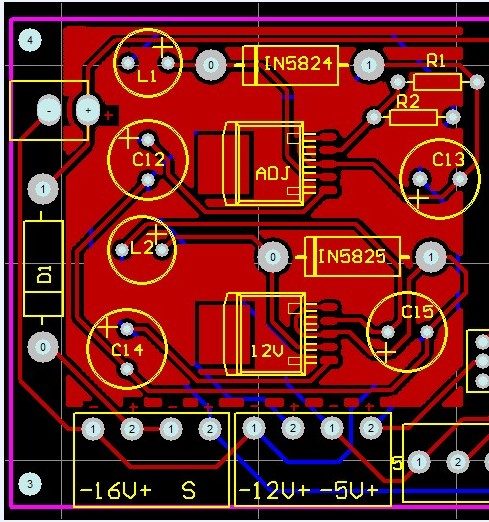

   第二次刷板子相对于第一次刷板子做出的改变：为了散热进行了进行了比较大面积的覆铜，并且覆铜没有和地相连，请问是这里出问题了吗？满意回复+8sjnh 查看完整内容1、一堆的细线，包括地线、电源线2、地线、电源线绕来绕去3、覆铜浮地4、LM2596要求电感位置放置要挨着滤波电容、芯片引脚 ...+4forgot 查看完整内容这种覆铜覆的都是死铜，还是覆GND网络铜比较好点+4jjjyufan 查看完整内容铺铜不接地，铺了干嘛用啊，还散热，都和不发热部分连接 散什么热啊+4suse-lj 查看完整内容那个电感 看样子你用的工字型电感， 改用环形电感，要好一点这种覆铜覆的都是死铜，还是覆GND网络铜比较好点铺铜不接地，铺了干嘛用啊，还散热，都和不发热部分连接 散什么热啊1、一堆的细线，包括地线、电源线2、地线、电源线绕来绕去3、覆铜浮地4、LM2596要求电感位置放置要挨着滤波电容、芯片引脚4# sjnh 谢谢指教 第一次画pcb图  学习了
