帮忙看看这个升压电路有什么问题？

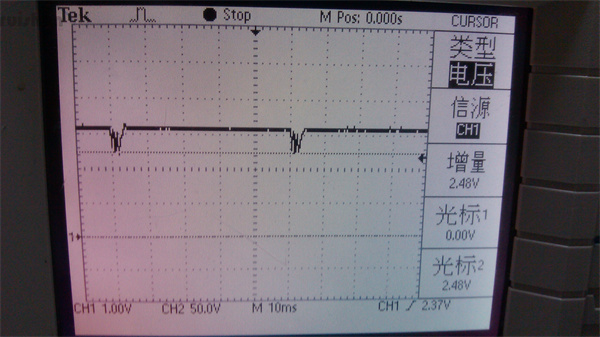

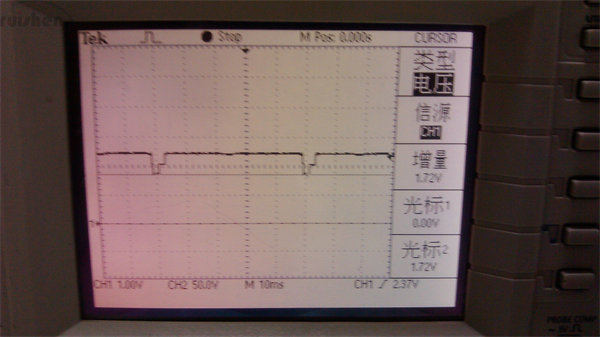

本帖最后由 457878 于 2013-12-4 11:00 编辑 设计参数：输入：3V干电池（电池设计允许最低到1.9V，升压IC据说是可以到0.9V的）输出：3.6V，0.3A问题：为何带不动负载（<200mA），上电后电路发生了震荡附： 1. 在电池两端加470uF电容无效，在输出端加470uF 电容也无效2. 第一个波形是3.6VGun端口波形，第二个波形是电池两端波形 满意回复+8jjjyufan 查看完整内容先单独调试升压电路搞稳压电源做输入，功率电感和肖特基 要选好， 这个先搞定再说+5Regsen 查看完整内容电池能提供需要的电流大小吗。

或者说，电池功率是否能够满足负载消耗。

还有，电感的参数是否过小，小了在有负载重的情况下，压降会很明显。

...+5wolf_heart 查看完整内容感觉是储能电感功率不足，用的什么电感？什么磁芯？另一个，干电池最大可输出电流是多少？你现在是3.6V、0.2A输出，也就是输出功率是0.72W,你看看你的输入功率 ...+2Siderlee 查看完整内容那个线性的 要输出3.3，输入必须大于这个啊电池能提供需要的电流大小吗。

或者说，电池功率是否能够满足负载消耗。

还有，电感的参数是否过小，小了在有负载重的情况下，压降会很明显。

那个线性的 要输出3.3，输入必须大于这个啊先单独调试升压电路搞稳压电源做输入，功率电感和肖特基 要选好， 这个先搞定再说感觉是储能电感功率不足，用的什么电感？什么磁芯？另一个，干电池最大可输出电流是多少？你现在是3.6V、0.2A输出，也就是输出功率是0.72W,你看看你的输入功率是不是小于等于这个功率值
