毕业设计的题目是单片机控制的开关电源

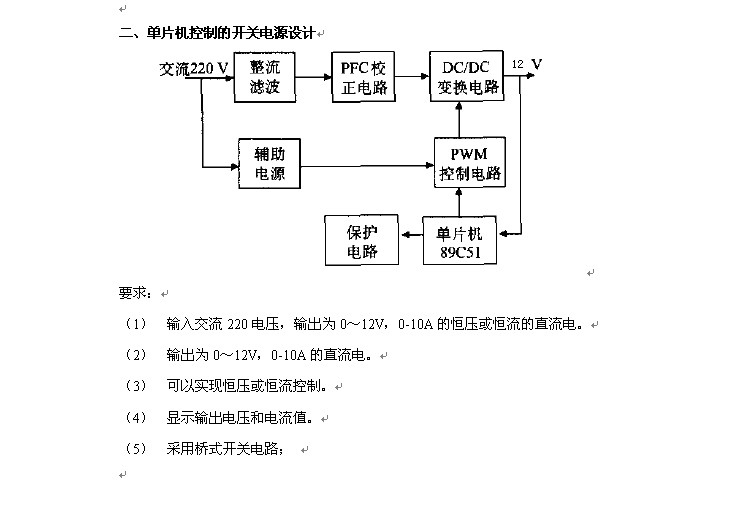

快毕业设计了，题目是单片机控制的开关电源具体题目如图：想从毕业设计里多学些硬件的知识，做的是电源，所以想趁这次在电源方面多了解一些，希望能有朋友提供些电源方面的基础知识和资料，主要是硬件方面的，非常感谢！！！帮顶，有点挑战性。

有点挑战性啊。

1、PFC部分，要考虑使用什么样的方案。

2、普通单片机可能还需要通过DA，产生模拟量，来配合控制PWM输出吧？3、辅助电源部分，你需要考虑：①桥式电路开关管的供电电压隔离。

②PWM控制器使用的运放的正负电源。

4、显示电流电压值，那么需要使用的单片机最好能带有AD的，并且，电流采样部分，要考虑是使用分流器还是采用霍尔。

建议使用霍尔，一致性比较好。

5、桥式电路，要考虑散热，无非就是半桥，全桥了。

通过带有中心抽头的变压器，次级采用二极管整流，就ok了。

6、恒流恒压部分，只要，将电流电压带入控制环路，然后控制PWM输出就可以了。

你好可以提供些电源的硬件方面的基础知识资料吗？应该会采用STC12c5a60s2单片机 3# 殷淼现在只是先选了题目还没有想那么多，只是想在毕业前学点电源方面的基础硬件知识
