请帮忙分析这个电路有没有做错
来源： 作者： 发布时间：2023-11-07 10:28:01 浏览量：

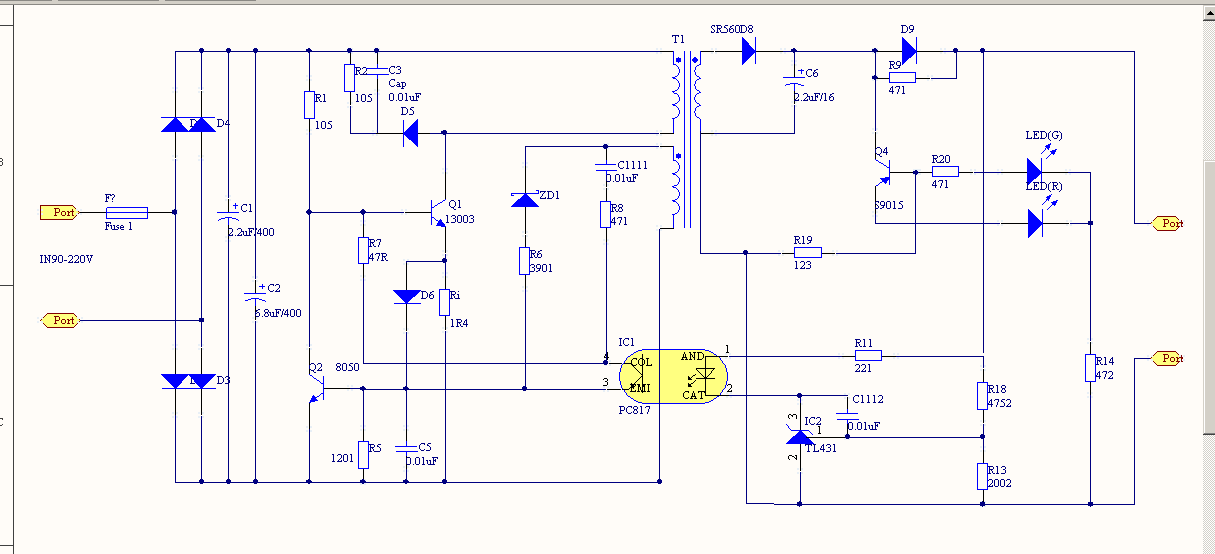

如图，请问这个电路有那里设计的不合理？是不是这个电路没有带电流保护的？ 在此先谢谢各位工程师傅了...满意回复
+10lfc315 查看完整内容D3 D4方向错误；Q4的EC极接法错误。
+8不亦心 查看完整内容木有过流保护感觉怪怪滴，，，这样接Q2会不会变成“稳压管”。
。
。
+2lfc315 查看完整内容整流二极管的编号看得不是很清楚，总之是下面2个二极管方向不对。
木有过流保护感觉怪怪滴，，，这样接Q2会不会变成“稳压管”。
。
。
不亦心 发表于 2013-10-23 09:47木有过流保护感觉怪怪滴，，，这样接Q2会不会变成“稳压管”。
。
。

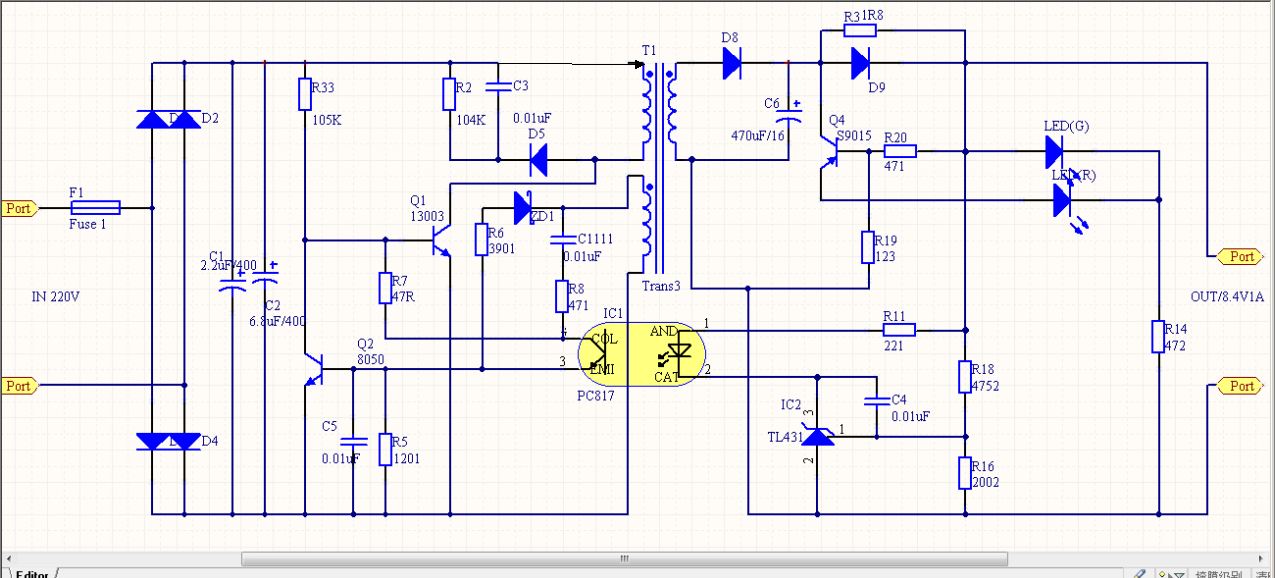

那我这样改过后是不是就可以有电流保护了呢？谢谢
D3 D4方向错误；Q4的EC极接法错误。
