20元打造手机无线充电器，可针对各种机型改造。

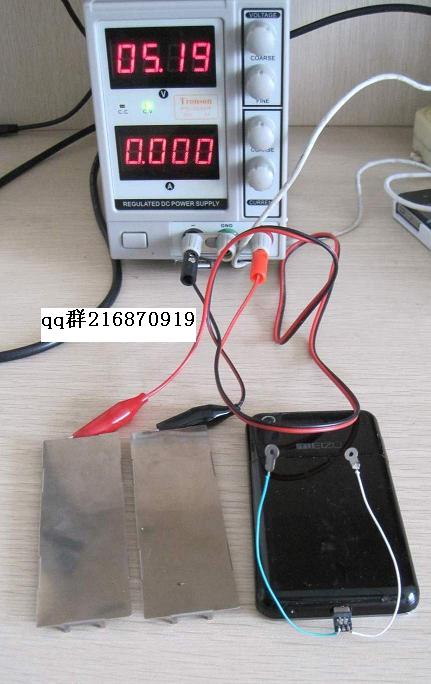

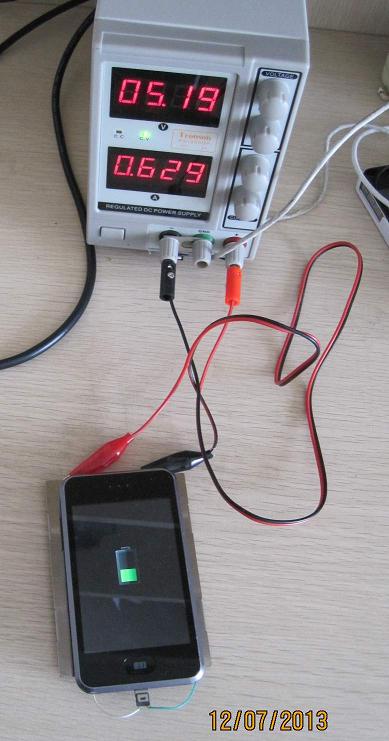

本帖最后由 jxzylg 于 2013-8-10 16:30 编辑 上图的两个金属片接6v电压，手机端的白色导线串联一个1n4148二极管，就可以实现触点无线充电功能。

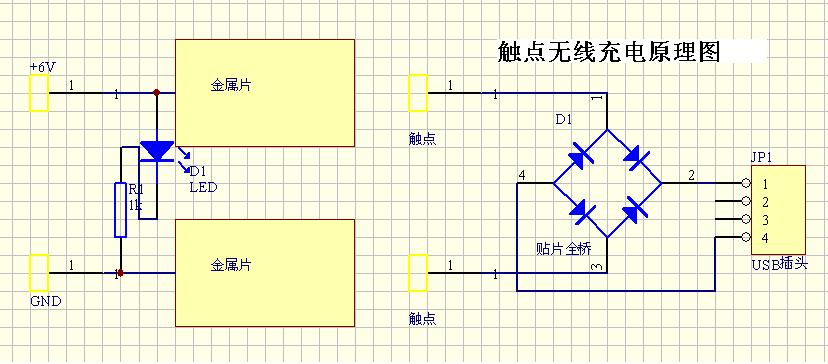

下面这个电路原理图是使用全桥实现的，触点接反了也可以充电。

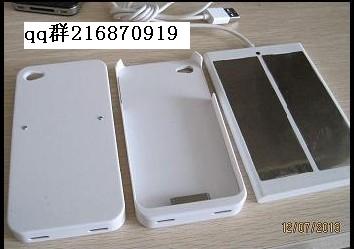

手机无线充电原理视频下面的是成品图。

如果你觉得这个设计有问题，请指出具体是什么问题，别闭着眼睛乱喷。

    这个产品没有辐射，比qi的效率高，功率大，成本低十倍。

如果电路设计的好，也可以用usb供电。

无绳电话属于精确对准，差1毫米都不能充电，这个不需要精确对准，上下移动5厘米，旋转180度也可以充电，例如在手机上用4个贴片二极管做成的全桥，把输入接反的电压转换回来。

如果有钥匙之类的金属物品掉在2个金属片之间，可以用短路保护电路进行保护，很多5v的电源适配器有短路保护功能，。

至于成本，不算电源，几毛钱也可以做出来的。

20元只是个虚数。

    喜欢qi的，那就接着用qi。

本来就不是高科技的东西，只是诺基亚，lg，htc，三星等，很多大大小小的公司，为了实现同样的功能，耗费的大量的人力物力而已。

这个充电方法本质上就是一个新型的电器接口，除了不需要精确对准，和其他的各种电气接口没什么不同。

这个东西也不必叫无线充电，这个技术的专利名字叫一种电气连接装置。

下面做点评的，你就属于不懂技术，搞不明白开关电源的原理，乱喷型的，我从初中开始，玩电子27年了，开发过多种电子产品。

距离？效率？符合QI标准？从几何学上讲，这个充电器有点，有面，就是没有线。

其实它的本质是一种新型的电气接口，不同于usb接口，它不需要精确对准，和qi无线充电标准比起来，它没有能量转换过程，效率高，无辐射，成本极低。

“没有能量转换过程，效率高，无辐射”这是在扯淡用USB接口不是更方便?还不容易出错?
