[TI]我用iCL7650做一个恒流源，但恒流源波动很大。急求解释。。

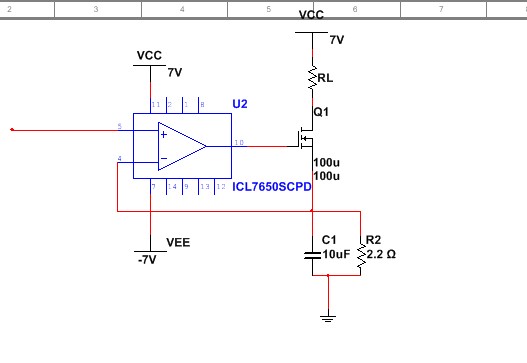

来源： 作者： 发布时间：2023-11-19 10:28:04 浏览量：本帖最后由 小样王子 于 2013-12-23 23:29 编辑 电路图如下： 电流源的波动很大，我用硬件都搭了电路了，怎么测试都是波动很大不知道为什么？急求解释。
如果输入电压稳定，这个电路应该不会有多大的输出波动。
但是，你都没说输入电压范围，也没说输出波动具体多大，是一直稳定偏大，还是振荡？R2上的电压与输入电压之间的偏差情况怎样，发热情况？MOSFET驱动够不够？运放输出达到上限没有？如果这些都没有问题，输入再加个简单的RC滤波试试看。
ddb_21ic 发表于 2013-12-24 08:57输入电压是AD780超高基准2.5V经过电位器调节到2.2v，输出电流1A（理论上）,波动是振荡的，RL,是负载大小是0到0.2欧姆。如果输入电压稳定，这个电路应该不会有多大的输出波动。
但是，你都没说输入电压范围，也没说输出波动具体 ...
功率管用的是irf640n；C1是什么目的？
戈卫东 发表于 2013-12-24 10:47滤波的作用，不过我去掉这个电容，波动依然存在，不知道什么在影响。
。
