单片机做的buck电路，中间良好，边界出现震荡。

本帖最后由 erhohen 于 2013-9-29 15:10 编辑 输入范围是：14—30V   输出是：13.5V输出电压在中间的时候，波形挺稳定的。

输入电压从30V往下调的时候会出现震荡，往上调又好了。

从14V往上调也会出现一些震荡。

控制芯片是用STM32F103CBT6 单片机，算法是 位置式的PID。

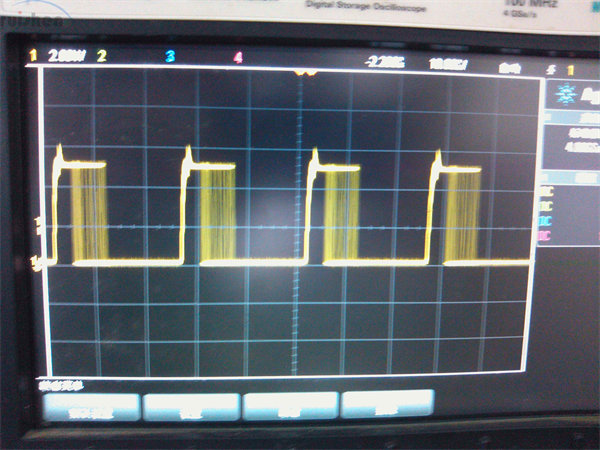

开关频率是40KHz会不会两端点的时候，单片机运算时间“溢出”了拍两张照片和波形图来学习下:)程序发出来看看。

你的参数怎么整定的

不亦心 发表于 2013-9-28 09:49 会不会两端点的时候，单片机运算时间“溢出”了拍两张照片和波形图来学习下 ...

单片机运算时间未溢出， 其实在任何时候运行时间都是一样的，大约是10uS。

  因为频率是40KHz，有25uS的时间总量。

现在我加入了PID死区，波形是好了，但是输出波纹大了点。
