[DCDC]DCDC输出纹波分析，经典案例
来源： 作者： 发布时间：2023-04-01 10:24:43 浏览量：本帖最后由 kwl爱学习 于 2013-10-30 11:21 编辑 一个普通Boost电路中，开关频率1Mhz，输入电压3.6V-4.1V，输出电压12V，最大输出电流140mA。

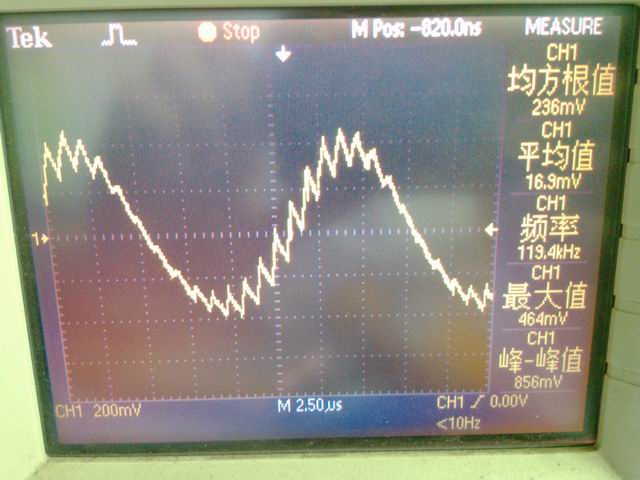

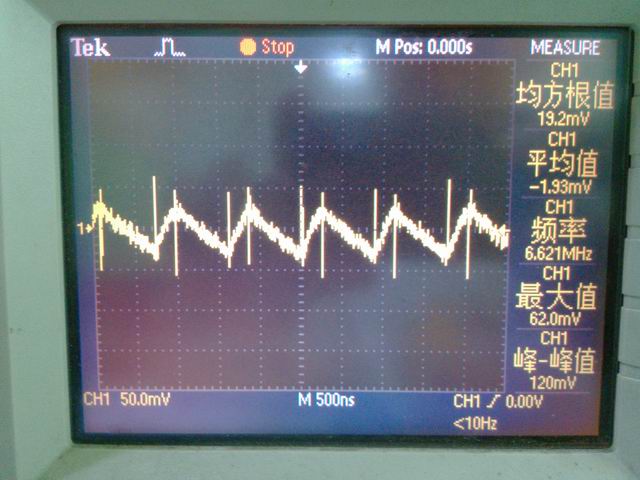

使用一颗10uH/1.4A电感，一个厂家的纹波比较小，而换另一家同规格的电感则纹波特别大，用数字电桥测量过电感，感值，Q值，DCR都是正常的，不知为何会有此差异！输出纹波见图片
第一个那个好像是有地方震荡了。
。
。
。
不过你的两个图时间间隔不一样。
。
。
。
500ns------2.5us估计跟电感的寄生参数有关，寄生参数估计你DCR测试不出来嗯。
如楼上。
Siderlee 发表于 2013-10-30 13:19间隔都调500ns就看不出那个正弦波了，只能看到不在同一水平线上的锯齿波。第一个那个好像是有地方震荡了。
。
。
。
不过你的两个图时间间隔不一样。
。
。
。
500ns------2.5us
哪里震荡了？电感发生谐振？怎么震荡的？求教！但是看规格书SRF=24Mhz，我的开关频率才1M的你应该让德国做电感厂家的代理商给你介绍下。
