电源效率低，最低电压值达不到要求求助

本帖最后由 hdp7891000 于 2014-6-19 14:17 编辑 刚看到有个哥们挑战maychang和电源蚂蚁哈。

。

。

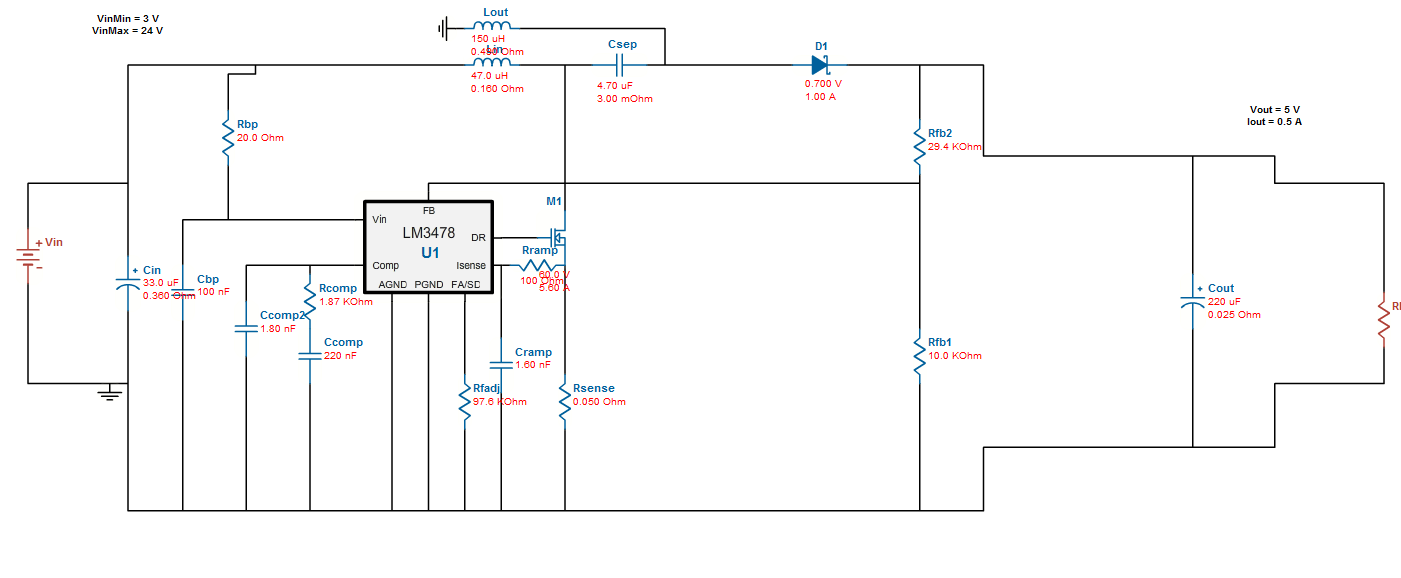

说明这两位是真有影响力！要不咋没人挑战我呢是吧？之前没搞过电源，照着官方参考电路就搞了个，可惜不达标。

请给位大神帮忙看下，稍微提醒下。

问题如下：1.  LM3478最低工作电压应该是2.7V，可是我的到4V后带载能力就急剧下降了，以至于不满足要求。

                 2.  效率较低，只有60%。

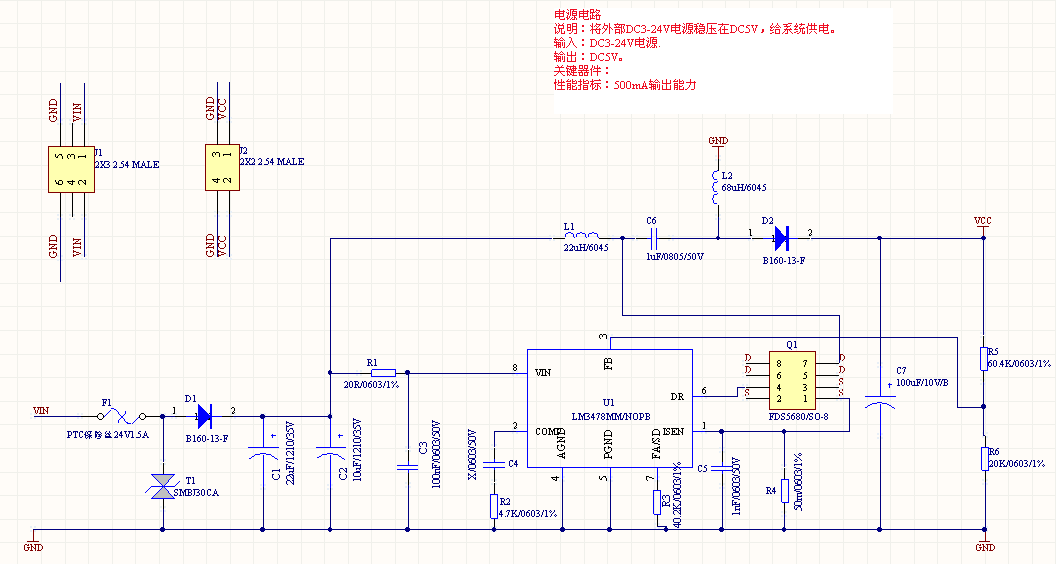

具体请看电路图。

C1，C2实际使用的1210的无极性贴片电容；补偿电容C4没有焊。

满意回复+10liuhaob 查看完整内容

fds5680的Vgs要4v以上，低电压驱动不了。

+5不亦心 查看完整内容是不是cs限制了+5jjjyufan 查看完整内容是不是cs限制了

fds5680的Vgs要4v以上，低电压驱动不了。

不亦心 发表于 2014-6-19 23:59 是不是cs限制了

谢谢！您说的Cs指的是C6？能不能具体说下?
