[变压器]变压器谐振问题

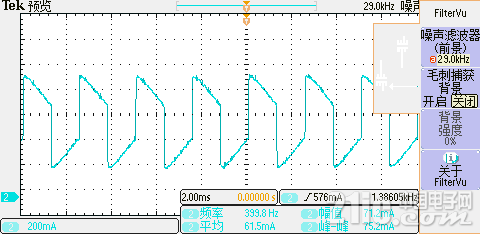

本帖最后由 星星点灯大海芯 于 2021-1-9 10:43 编辑 我想通过利用变压器中的电感和我的外接谐振电容进行LC谐振，电源给400Hz方波，桥表测量AB相间电感为1.2199H，通过谐振公式计算出相应电容值进行谐振，但是出来的波形奇奇怪怪，像RC充电波形就是上升和下降时间变长了点，没有一点正弦波的意思，感觉其中的电感没有起作用一样，我想问问大家有没有人做过相关的实验，想请教一下没有对应的线路图，提问就是白问，没人能帮助到你。

tianxj01 发表于 2021-1-9 10:14没有对应的线路图，提问就是白问，没人能帮助到你。

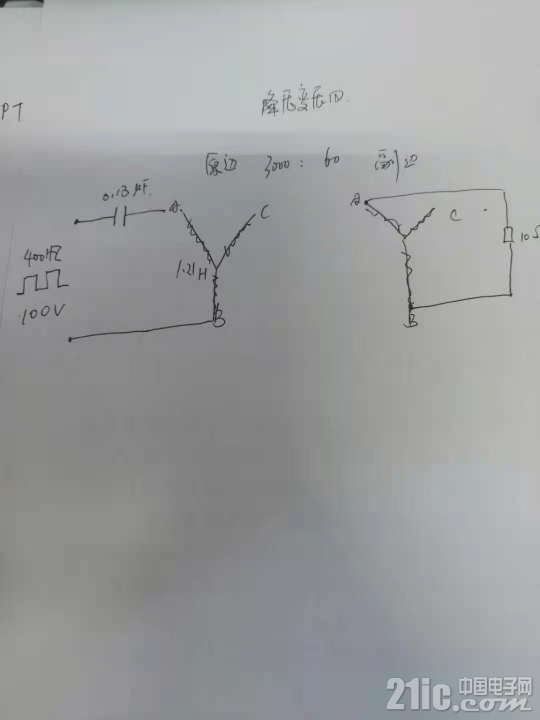

对的，你提醒的是，我接线就是按照这个电路图接的，直接了其中两相

星星点灯大海芯 发表于 2021-1-9 10:44对的，你提醒的是，我接线就是按照这个电路图接的，直接了其中两相

1.2199H和0.013谐振？400Hz谐振计算得的电容是0.13uF电感1.22H，你电容小了10倍(づ￣3￣)づ╭❤～。

。

。

。

。

。

。

。

顺便说一下，你这里接法是串联谐振，如果正确谐振的话，这样的线路电流可能非常大。

做测试的时候，你驱动的电压千万注意得控制幅度，否则，后果自负......

tianxj01 发表于 2021-1-9 13:591.2199H和0.013谐振？400Hz谐振计算得的电容是0.13uF电感1.22H，你电容小了10倍(づ￣3￣)づ╭❤～。

。

。

...

副边的电阻太小，折算到原边也不大，其实就是相当于电容和电阻的电路
