[稳压电源]过压保护电路

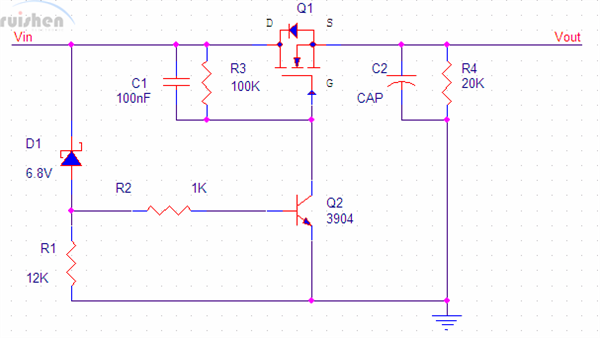

如图所示，是一个简易的过压保护电路，当输入低于7.5V时，稳压管没有正常工作，Q2基极与发射级的压降小于0.7V，即小于Q2的导通电压，因此Q2截止，此时，Q1的栅极电位与漏极电位相等，约为Vin，因此，Vgs>0.78V，满足Q1的导通条件，此为正常输出.当输入高于7.5V（实际阀值可能更高）时，稳压管正常工作，Q2基极与发射级的压降大于0.7V，Q2导通，甚至饱和导通，此时Q1的栅极电位接近0V，Vgs<0.78V,Q1截止，此时形成保护。

问题：       当使用5V适配器作为输入时，Q1的栅极与源极之间必须满足0.78V的压降，使得Q1的漏极与源极之间有0.78V的压降，导致输出电压不足，请大侠们集思广益，出谋划策，更改该电路，要求不能增加一个晶体管。

感激不尽。

满意回复+15兰天白云 查看完整内容LZ选用NMOS管本身就是错误的，因为Vgs>0.78V才进入导通区，而当输入电压只有5V，且负载工作电压又要求5V左右，那么就没有电压可以保证Vgs>0.78V,也就说明本电路 ...+3yangdiandong 查看完整内容这个电路的nmos 能工作在开关区吗？ 就算你把nmos换为pmos 这也是个欠压保护电路+3LittleSnowBall 查看完整内容第一，你是做过压还是欠压？从描述看，大于7.5V工作是做欠压保护，第二，Vgs大于0.78怎么来的？，0.78能使mos管打开么？，我工作过程中没发现过这样的mos管，还 ...+2不亦心 查看完整内容这里貌似要用PMOS。

。

。

。

。

+2luzhch 查看完整内容按他叙述的过程来看是要用Pmos+1LittleSnowBall 查看完整内容你可以先照你的电路图仿真一下，看是不是你判断的那样，或者照上面搭个电路图看看结果，+1yangdiandong 查看完整内容、用的时N沟道的管子，si2300;N沟道管子的导通条件时Vgs>Ugs(th),有规格书可查到，该管子的Ugs(th)为0.78V假设上面你说的是对的， 你想过nmos 的s端电压是 ...+1rener 查看完整内容楼主的问题，很多人提出来过。

可惜没有好办法解决+1chaorendai 查看完整内容将Q1，换成继电器，当Q2导通，继电器打开，否则关闭+1rener 查看完整内容继电器动作时间在十几毫秒，如果后面电路允许，是可以的这里貌似要用PMOS。

。

。

。

。

不亦心 发表于 2013-11-11 18:38 这里貌似要用PMOS。

。

。

。

。

按他叙述的过程来看是要用Pmos这个电路的nmos 能工作在开关区吗？  就算你把nmos换为pmos 这也是个欠压保护电路第一，你是做过压还是欠压？从描述看，大于7.5V工作是做欠压保护，第二，Vgs大于0.78怎么来的？，0.78能使mos管打开么？，我工作过程中没发现过这样的mos管，还有我觉得你mos管应该想用Pmos的，画成了Nmos，要在正端驱动Nmos，要加额外的升压电路，建议换成Pmos，第三，R1明显过大，稳压管有个工作电流，大概几毫安，可以计算7.5V下R1的电流，明显不到1毫安，还有R3电阻最好小点
