[稳压电源]LM2576产生-5V发热严重问题。

本帖最后由 su-rui 于 2014-2-27 20:24 编辑 最近画了个板子，用LM2576产生负5V的电压，输入电压时16V左右，用的电路时LM2576datasheet中最简单的产生负电压的电路。

问题是：接通电源时，输出时-5v，没有问题，但是芯片的温度却逐渐变高，直至过热保护了，（芯片用来产生正5V的电压时候是没有问题的。

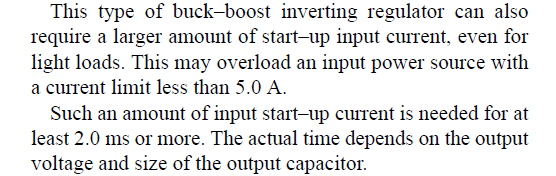

）看了数据手册上有这么一句话，LM2576在用作反相器时，是要求比较大的初始输入电流的，至少5A，时间不可以少于2ms，那么是否意味着这款芯片在电源输入时需要可以提供短暂的5A的电流，是不是因为这个原因导致的发热问题？各位大神，求帮忙呀。

。

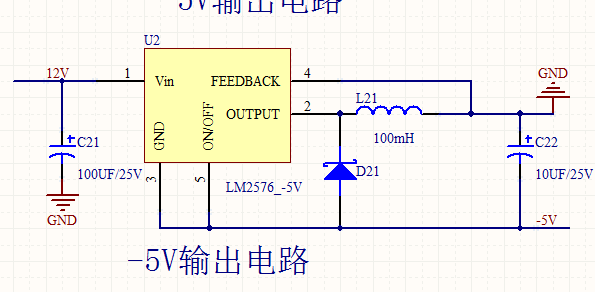

电路时就是这样的：新手，求各位给点意见呀100mH:L类似这种问题，原理图上基本看不出问题

不亦心 发表于 2014-2-27 17:16 100mH类似这种问题，原理图上基本看不出问题

100uh，标错了。

。

。

感觉原理该没有问题呀，都可以输出-5V，但是就是会不正常的发热。

输出的电容太小了
