tl431电源检测问题求助

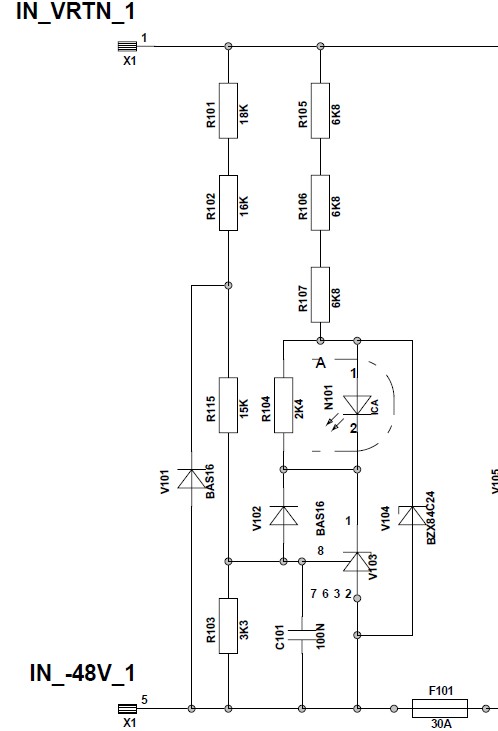

V103是tl431，N101是光耦的二极管端，另一侧三极管输出接单片机口，v104是24v稳压二极管，v101和102都是二极管。

整个功能是检测电源电压。

但是有几点疑问，请高人指点：1.当431的Vref 端低于2.5V时（即电源电压高于-39.6V）,如果没有稳压二极管，电流经过r103，到v103，v103的电流小于1ma，不足以使光耦导通，A点电压为39.6-6.8*3=19.2v。

但是加上稳压二极管后，实际测量A点电压为24.6v，即电流流过了稳压二极管，为什么19.2v能是稳压二极管击穿，很疑惑。

2.v101保护电路，接在r102和r115之间，也可以接在r102和r101之间吧？3.当经过分压电阻使431的Vref 端大于等于2.5V时，经测量，431的Vref电压始终为  2.5v，这个2.5v是431内部决定的？还是。

。

。

4.当经过分压电阻使431的Vref 端大于等于2.5V时，经测量，431负极输出电压为2.0v，这个输出是431内部使之输出的电压，还是Vref端经过v102降压输出2.0v？如果不是经过v102输出电压，那么v102作用何在？ 对431不是很了解，请多多指教！还有个问题：1.r105.106.107电阻可以用一个大电阻代替吧，只要该电阻功率满足了要求。

2.R101.102，115是不是也可以用一个大电阻代替，而V101并接在电压两端（V101反相耐压足够高）？“A点电压为39.6-6.8*3=19.2v。

但是加上稳压二极管后，实际测量A点电压为24.6v，即电流流过了稳压二极管”说某点电压，一定是对参考点而言，通常称此参考点为“地”。

你说“A点电压为……”是对哪一点而言？换句话说，“地”在哪里？是我的疏忽，忘记说“地”，地指的是IN_-48V_1那一点。

没人回复呢 ，顶
