[开关电源]看不懂变压器的绕制图
来源： 作者： 发布时间：2024-02-13 00:09:06 浏览量： 本帖最后由 andy93762 于 2013-11-2 16:15 编辑

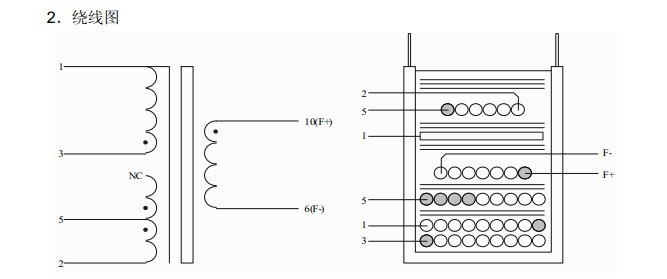

图中的灰色圆圈和白色的圆圈代表什么意思啊？？如何看共要绕几圈？满意回复

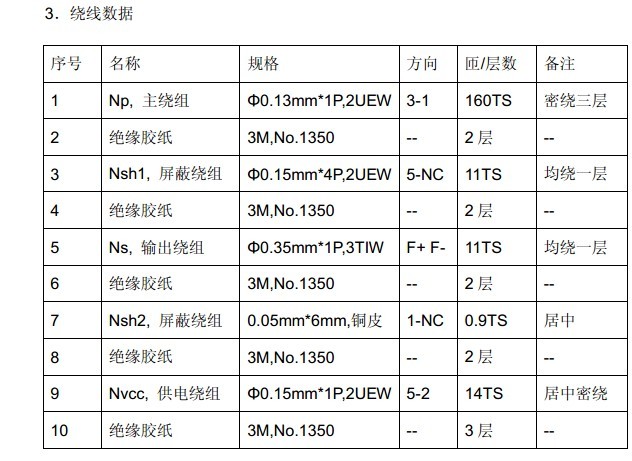

+5不亦心 查看完整内容160TS就是160匝的意思，其他一样黑色圈代表同名端（起绕点），一个圈就是一根线的截面示意图。
。
。
。
但是，多少圈并不代表多少根线你能不能截图截全点，变压器规格书一定有文字说明，不要“断章取义”
不亦心 发表于 2013-11-2 10:16已经补全了图片，能详细解释下么？绕线图我不会看黑色圈代表同名端（起绕点），一个圈就是一根线的截面示意图。
。
。
。
但是，多少圈并不代表多少根线你能不 ...
andy93762 发表于 2013-11-2 16:16160TS就是160匝的意思，其他一样
