[开关电源]op07的供电

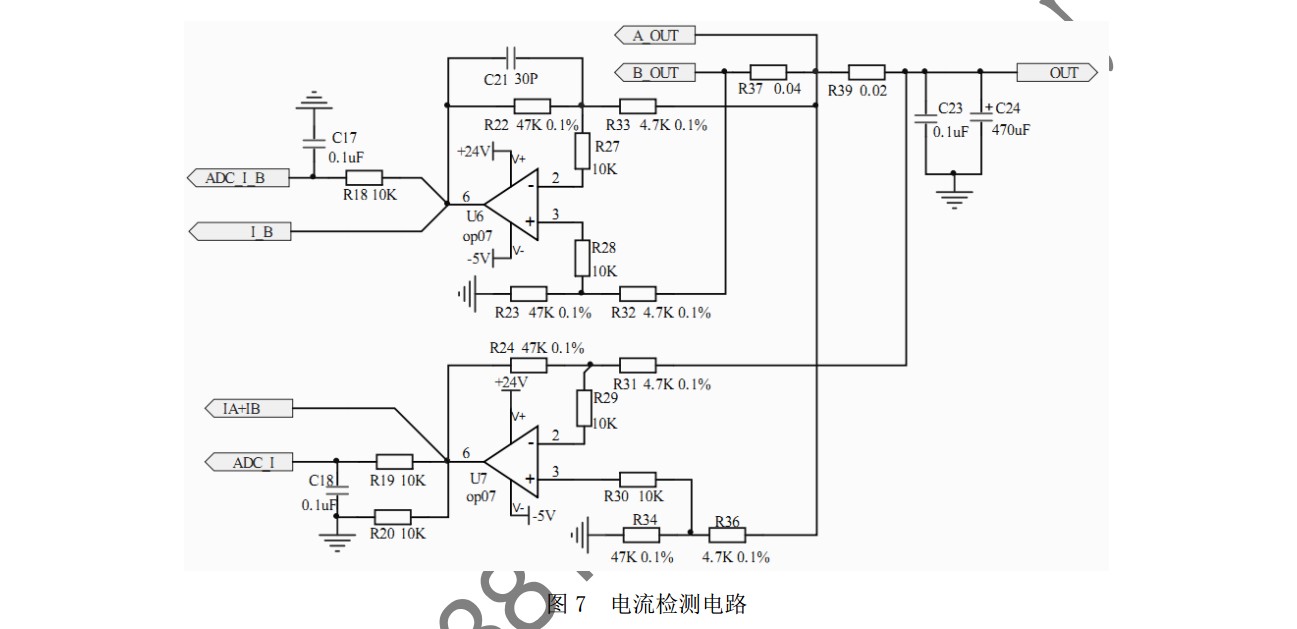

本帖最后由 扫尘 于 2013-8-18 10:15 编辑 今天看了个电路，OP07的供电是+24V  -5V，可是datasheet里写的是最高电压是±3V至±22V。

     资料里的“工作电源电压范围是±3V~±18V；OP07完全可以用单电源供电，你说的＋5V,-5V绝对没有问题，用单＋5V也可以供电，但是线性区间太小，单电源供电，模拟地在1/2 VCC. 建议电源最好>8V，否则线性区实在太小，放大倍数无法做大，一不小心，就充顶饱和了。

我一直用+12V，-12V双电源供电。

”   电源刚开始看，很不懂，特来求教。

在线等大神来解答。

   如果我是+15V  -5V供电行吗？      满意回复+15linfeng24 查看完整内容+15V和-5V供电的话，就是输出的波形幅度正向最高到12V左右，负向-3.8V左右，所以你看你需要处理的信号是否在这个范围，超出了的话就是一条直线咯。

...+5lyjian 查看完整内容可以可以

lyjian 发表于 2013-8-18 10:18 可以

老师，可以讲一下吗？:)+15V和-5V供电的话，就是输出的波形幅度正向最高到12V左右，负向-3.8V左右，所以你看你需要处理的信号是否在这个范围，超出了的话就是一条直线咯。

linfeng24 发表于 2013-8-18 17:09 +15V和-5V供电的话，就是输出的波形幅度正向最高到12V左右，负向-3.8V左右，所以你看你需要处理的信号是否 ...

“输出的波形幅度正向最高到12V左右，负向-3.8V左右”这个是怎么得来的？
