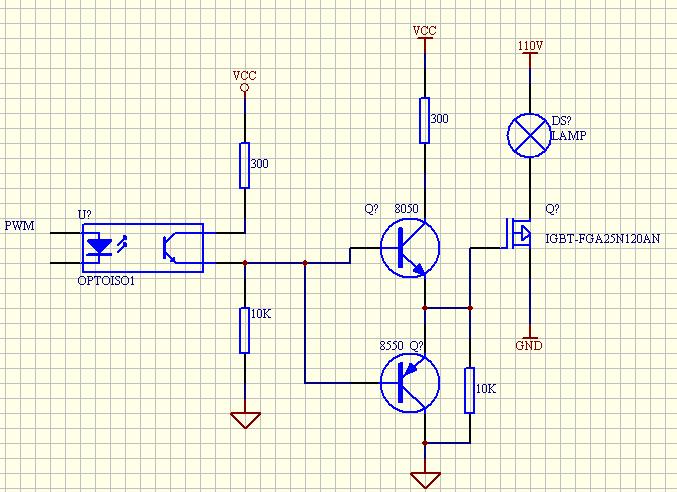

看看这种IGBT的驱动电路是否合理

用来驱动直流电机，哪个地方需要完善！1.IGBT开关管不是这样画的；2.VCC电压是多少(一般要达到最少10V才行)？3.IGBT下端应该有一个电流检测电阻进行电流反馈控制；4.8050上端的300欧不要。

因为6N137采用5V电源，采用15V经稳压管提供，IGBT没找着元件图形，暂时用MOS管图代替。

 cby981541 所说的“IGBT下端应该有一个电流检测电阻进行电流反馈控制”，不太明白。

另外，图中的各参数和器件的选择是否合理？请cby981541和各位大侠多多指教！！！1.光藕输出端的10K不要，直接连接地线即可；2.光藕的作用就是对两个地线信系统进行隔离，如果把两个地线连接则使用光藕是多余的；3.电机绕组与IGBT连接端应该加一个快速恢复二极管对高压110V形成电流释放电路，4007在这里没有任何好处，甚至会带来坏处(慢速管)；4.IGBT下端采用电流检测电阻进行电流反馈控制的意思是“在一般的控制系统中，必须在输入输出之间形成反馈通道，输出的状态返回控制输入，这样不容易失控”，在这个图中对电机调速采用了PWM方式，取样电阻的返回信号是用于调制PWM输出脉宽的；5.很多元件其实都没有现成的封装，最好根据实际情况自己设计；6.电路是否能正常工作，做个小实物一调试就知道了。
