开关电源中的续流二极管是干什么用的

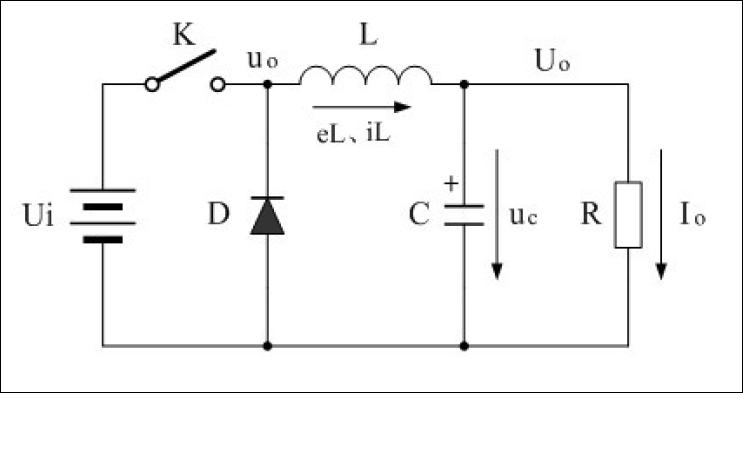

如上图在开关闭合期间，电感上有感应电动势，左正右负，相当于分掉电源输入的一部分电压。

当开关断开时，通过二极管形成一个环路，在此种情况下，二极管是导通的。

问题如下1，开关断开时，二极管导通，即电感左边的电压是负电压。

这个负电压是如何得到的。

假设占空比 50%，开关输出是5V，理想情况下，电感分压5V，开关断开以后，电感产生反向感应电动势，由于占空比50%，电流上升与下降的斜率是一样的，所以电感上感应电动势也是5V（负的），电容上的电压无法突变为5V，加上电感上负的5V，则电感左边的电压为0，与地相等，这样二极管是无法导通的。

2，如果我将二极管去掉，在开关断开时，电容储存的能量会在R 上释放掉，电感上的能量将何去何从，这样做有什么坏处满意回复+5yhf311 查看完整内容回13楼，不存在回路，即相当于接入无穷大电阻，从能量角度分析，电感存储的能量消耗于无穷大电阻，电流就很小，相当于电流马上就消失了。

...+5yhf311 查看完整内容6楼，在没有续流二极管的情况下，电感中的电流会在很短的时间内消失，根据公式U=L*Di/Dt可知，产生一个很大的电压，即你所谓的很负的电压，只有存在续流二极管， ...“理想情况下，电感分压5V，”这句错了。

开关闭合时，电感两端电压是Ui减去输出的5V(假定电容足够大，两端电压不变)。

“所以电感上感应电动势也是5V（负的）”由前句解释，这句也错了。

开关断开时，电感两端感应电动势是电容两端电压加上二极管压降。

“如果我将二极管去掉，在开关断开时，电容储存的能量会在R 上释放掉，电感上的能量将何去何从”将产生很高的感应电动势，损坏开关(实际上是功率三极管或MOS管)。

楼主需要复习一下“电路基础”教材。

2# maychang 你所说的电源电压10V减去输出电压5V，得到为5V。

当占空比为50&时，产生的反向电动势是与闭合时产生的感应电动势是相等的，也是5V。

3楼：“当占空比为50&时，产生的反向电动势是与闭合时产生的感应电动势是相等的，也是5V。

”没有错。

这是理想情况。

理想情况下，二极管没有压降，电路中也没有电阻，5V的感应电动势恰好为5V的电容充电。

二极管会自动导通，是因为产生了一个很负的电压。

根据公式U=L*Di/Dt.要是没有二极管续流的话，电感的左边将是一个很负的电压。
