[开关电源]第一次动手做绕变压器，带载能力差，上图请求原因

电源的设计初衷：输入85～265VAC；输出单路5V/0.4A，即2W。

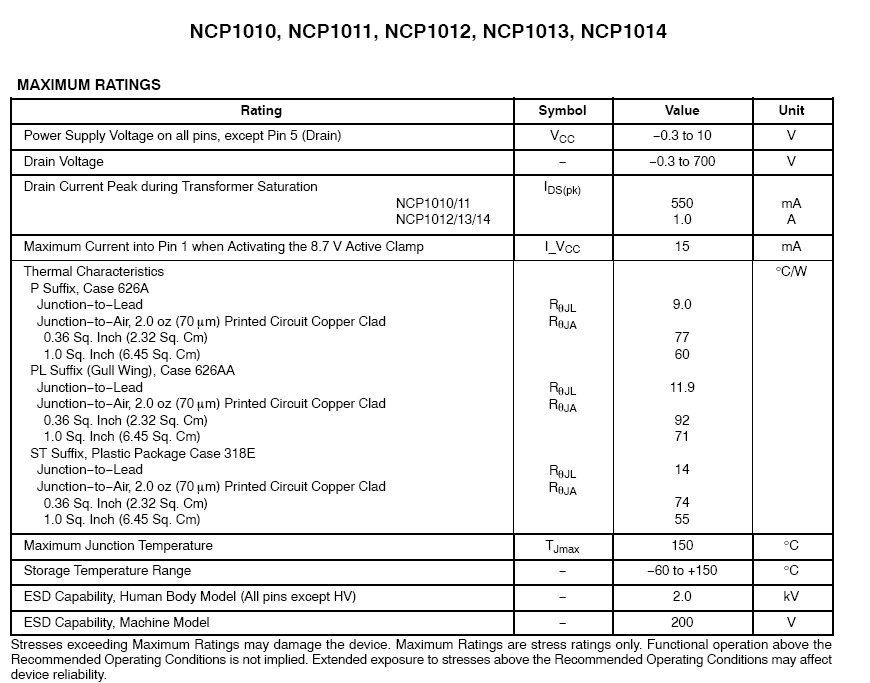

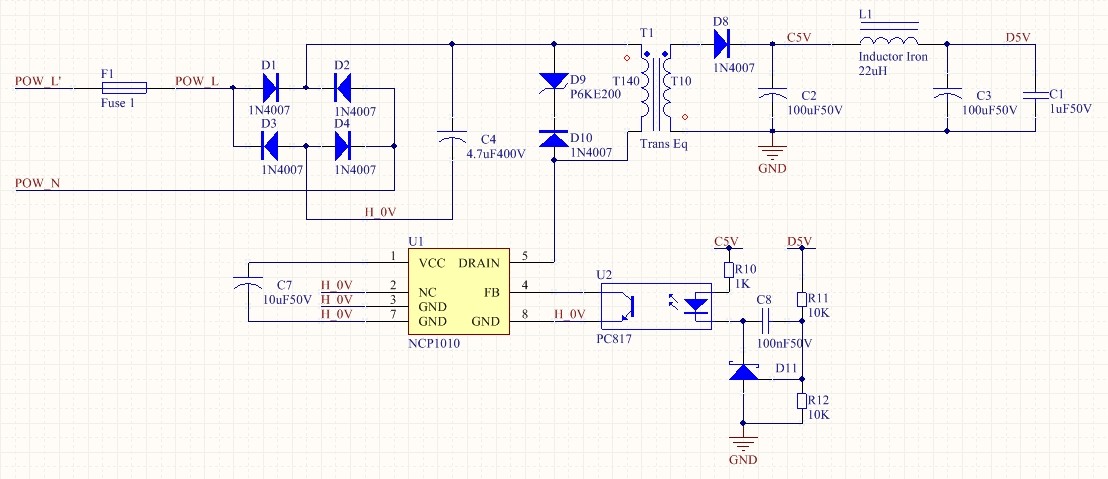

实际电路：采用安深美的NCP1010开关电源芯片，工作频率65k，驱动电流为550mA；变压器采用的EE13的磁心，初级绕140匝，次级绕10匝；D9为200V的齐纳二极管。

电路结果：输出电压：4.95V,达到要求；电流，最大为8mA左右，再加大负载后，输出就变成闪断输出（指示灯一闪一闪的）。

问：是变压器的初级绕的匝数不够造成的带栽能力不行吗？还是电路的其他问题？望大侠指教，不胜感激！！满意回复+3不亦心 查看完整内容原边电感量呢？D8换快恢复管，R10太大，换100-200R，FB并个电容，建议，找找这个系列IC的应用笔记看一下。

。

。

+2kingzlt 查看完整内容EE13 400的Ve，65k出2W，有点艰难匝数差的太大了，电感量严重不够，算过吗？ 猜的数？按你这个缠法，频率上到400k差不多 ...原边电感量呢？D8换快恢复管，R10太大，换100-200R，FB并个电容，建议，找找这个系列IC的应用笔记看一下。

。

。

EE13  400的Ve，65k出2W，有点艰难匝数差的太大了，电感量严重不够，算过吗？ 猜的数？按你这个缠法，频率上到400k差不多除了一楼的建议再考虑次级绕组的线径是否太细。

都是大神哈哈
