[开关电源]IGBT驱动信号在高频时的振动让小伙伴惊呆了！

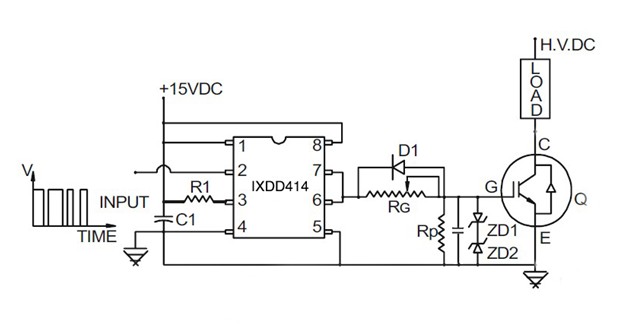

来源： 作者： 发布时间：2024-06-16 00:09:03 浏览量：请教各位大神，驱动电路图

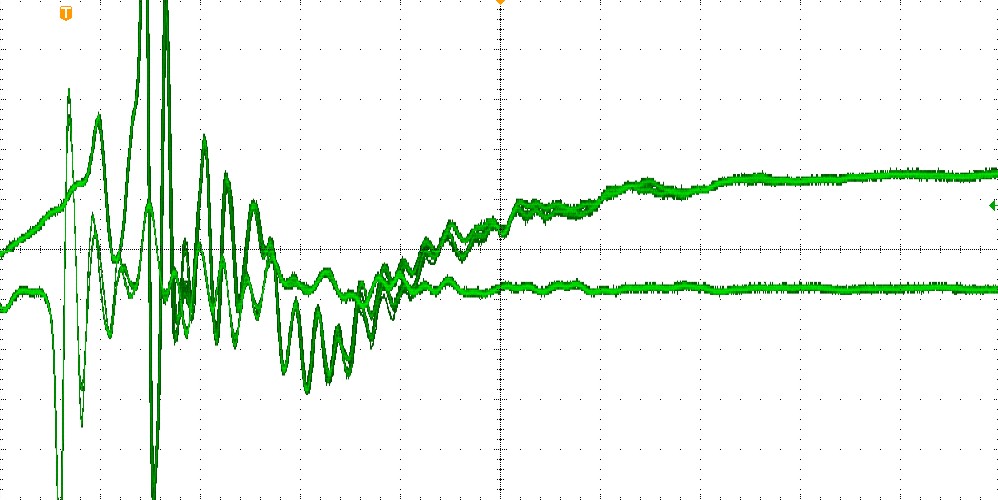

加压2.5kV，频率1kHz时的驱动波形
这振荡让我寝室难安啊！请大家帮帮忙加压2.5kv？图中是驱动芯片的输入跟输出？是开通的那一瞬间波动很大 ？多大电流的IGBT？你驱动的电流多大？看样子是你驱动电路的驱动能力不足啊～～～
243671731qq 发表于 2014-1-3 10:26主电路加压2.5kV，这是驱动电路的信号，即GE之间的电压，是导通那一瞬间的振荡灰常灰常大！加压2.5kv？图中是驱动芯片的输入跟输出？是开通的那一瞬间波动很大 ？
oneday45 发表于 2014-1-3 10:30做的空载试验，负载30MΩ，IGBT的电流很小。
我的负半波驱动信号很稳定，这是正半波时的驱动信号。
如果是驱动能力不足的话，正负周期都会有很大振荡才对啊，但只有正半波时才有严重的振荡。
