[DCDC]大功率buck电路求助

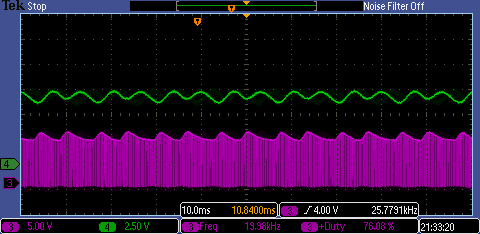

来源： 作者： 发布时间：2023-05-28 10:24:29 浏览量：在做buck/boost双向DC-DC变换时，实验中工作在buck模式，发现一个很棘手的问题，即占空比大于80%时，负载情况下输出电压会发生振荡，但是空载时又没有了振荡。

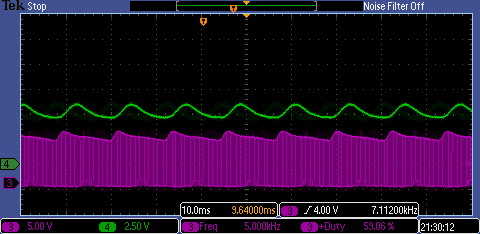

当负载电压发生振荡后，即使把占空比降到50%还有振荡存在，空载下，一直后没有振荡。
我测试过开关频率1.2K到20K,输入电压10V-20V，都有这个现象。
振荡周期约为12ms,理论LC谐振周期计算出来为8ms，开关管为IGBT/Diode，设计目标为大功率，初期小电压测试.
电源输入端的退耦沒做好。
king5555 发表于 2014-1-22 22:00输入端的退藕要怎么做啊，我现在用的是直流稳压电源测试的，输入电压比较平稳你的电压太低了。电源输入端的退耦沒做好。
IGBT在低压下是会出现振荡的。
oneday45 发表于 2014-1-23 10:30那为什么在负载下占空比小于50%不会发生振荡，另外空载下占空比在0-100%都不会发生振荡，只有在负载下占空比大于80%时一定会有振荡现象IGBT在低压下是会出现振荡的。
