[逆变器]新手求教关于升压电路问题

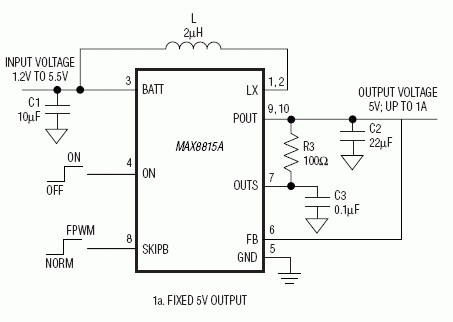

来源： 作者： 发布时间：2024-05-19 00:09:04 浏览量：大家好，我是新手正在设计一个升压电路，就是把2节电池的电压（3.3V）升到5V输出，但是在测试时候发现经过升压电路的电压会慢慢的降低一直到0，请问这是什么情况呢？谢谢大家~ 升压芯片我用的是MAX8815A，参考的是下面的电路图：
C3是不是定时电容？如果是的话，R3为什么会这么小？这样的话，C3充电很快，频率很高。
。
刚上电时正常，说明芯片起振了，反馈部分为什么直接进入了第6脚？为什么没有一个电压基准，这样的话，芯片6脚检测到输出端电压一直是5V，会认为输出电压过高，会减少占空比，但6脚电位仍然太高，占空比继续减少，直至占空比为零，无输出。
个人建议，在输出端串联两个电阻到地，再把这两个电阻的中间位置连接到到芯片第6脚。
这两个电阻就用来分压。
。
。
以上内容纯属猜测，不一定正确。
yytda 发表于 2013-10-15 16:15我刚看了下，这个图R3的值给错了，我电路板上焊的是100KΩ的电阻C3是不是定时电容？如果是的话，R3为什么会这么小？这样的话，C3充电很快，频率很高。
。
刚上电时正常，说明 ...
yytda 发表于 2013-10-15 16:15建议，这类贴子，如果木有用过这颗IC，可以建议LZ上PDF（LZ本就该这么做），当然如果你有时间有耐心可以自己去找PDF，看完之后在回贴。。
刚上电时正常，说明 ...
。
。
顺便说一下，这类问题经常出现，而且都是贴一个datasheet中原理图，大部分都说仔细看了datasheet。
。
。
最后的最后，一部分是其实木有仔细看datasheet，一部分是自己不仔细，实物中有低级误。
。
。
所以，基本别人很难帮上忙。
。
。
锂电池升压输出5V1A,2A,1A以下，可以找我，QQ:1094642907，充电iC....
