[开关电源]用现有的工具，怎么测这个电源的效率？
来源： 作者： 发布时间：2024-05-07 00:09:03 浏览量：昨晚做的这个电源，可是费了很大的一番周折，烧了十多个3842，又烧了十多个场效应管，还烧了几个13003。
昨晚弄好线路板，元件焊接完毕之后，上电一试，只听嗤的一声，输出端指示灯一闪即灭，我心里暗叫不妙，万用表一测，3842和场效应管均已击穿，换上元件仔细检查，并无不妥，再次上电，故障依旧，就这样一连烧了十多次，有几次场效应管没烧，只烧3842，6脚对地击穿，顺着6脚一看，原来是G、S之间少了个泄放电阻，怪不得每次都是6脚对地击穿，这下我心里有把握了，找了个10K的电阻装上，故障总算消失了，磁芯是EI28的，磁芯截面积0.78，做25W没问题。

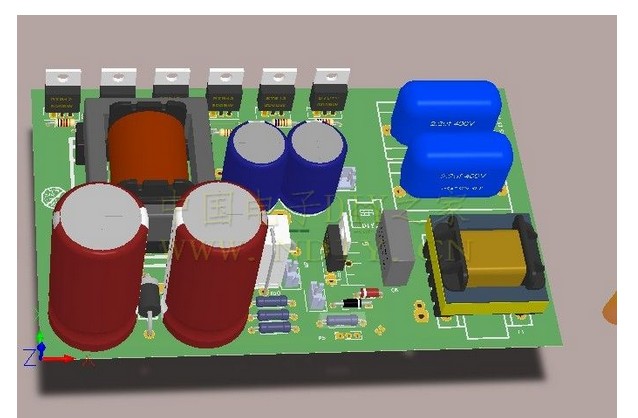

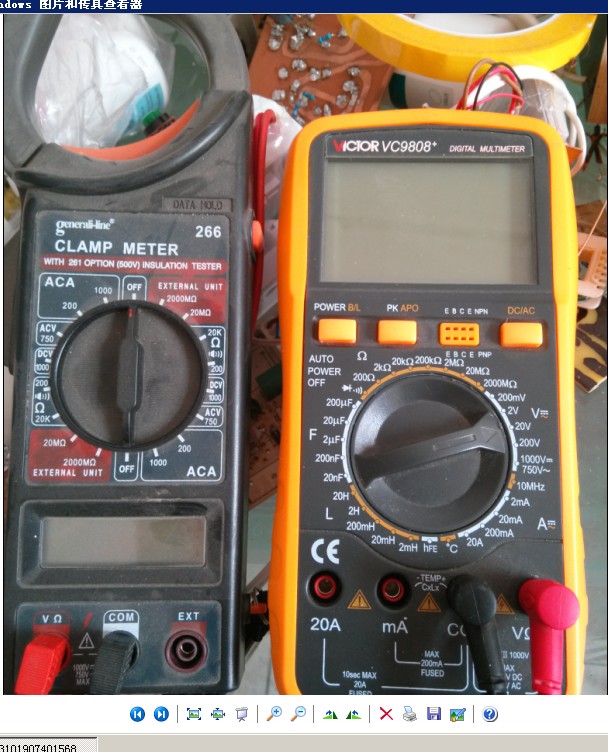

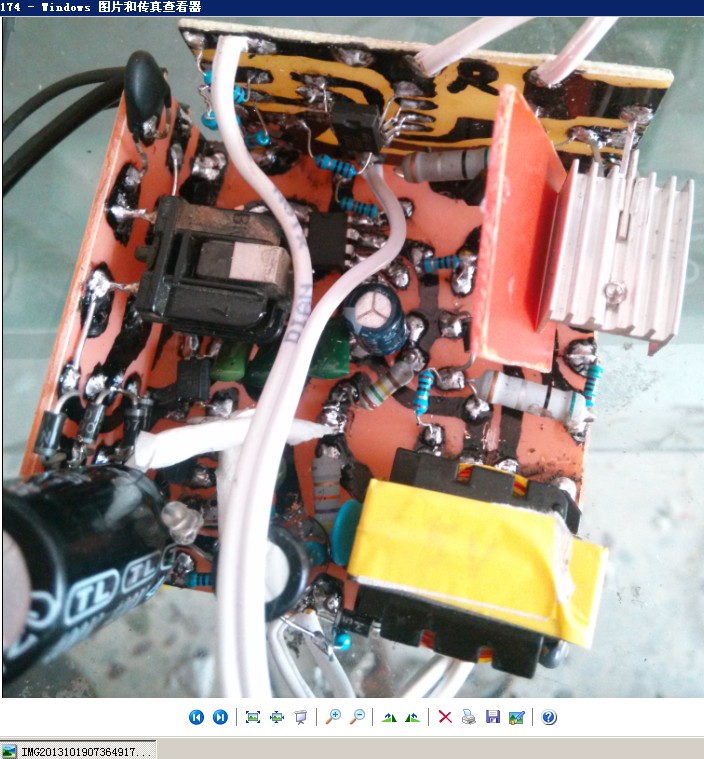

没有合适的电容，就用两个103串联起来，频率30KHz，这个电源还可以，输出电压5.5V，挂上1.5A的负载，电压连0.1V都没有下降，现在我就想知道它的效率如何，用万用表本来是可以测交流电流的，可是上次我测电脑电流的时候，一按开关，万用表啪的一声就爆了，所以现在也不敢测了，用钳形表吧，最小的档位也是200A，电流太小测不到，多缠绕几圈的话，测量不精确，不知道该怎样测这个电流，大家有什么好的办法没有？用万用表直接测220V电流，万用表会不会挂？有谁用过？下面上三个图，第一个是电源，第二个是万用表，第三个是网上看到的图片，想请教一下这是什么软件画的，很NB的样子，有没有中文版的软件？
满意回复
+5不亦心 查看完整内容LZ每个板子都很牛叉。
。
。
。
万用表测不准的，交流电流可以测，不过也不能用，牵扯到PF问题。
。
。
非要测的话，可以把万用表串到整流桥和母线电容之间测直流电流 ...
+5youss 查看完整内容3D的PCB软件 AD 甚至protel99也可以 http://wenku.baidu.com/view/7bab3cd180eb6294dd886cbe.htmlLZ每个板子都很牛叉。
。
。
。
万用表测不准的，交流电流可以测，不过也不能用，牵扯到PF问题。
。
。
非要测的话，可以把万用表串到整流桥和母线电容之间测直流电流，注意档位调到最大，因为开机有浪涌电流，不要把万用表烧了。
。
。
计算的时候把整流桥，NTC的损耗加进去就行了，那个牛叉的3D图，以前想学过，后来觉的木什么用，就放弃了，木有找到中文版滴，AD自带的3D预览也可以玩玩，
不亦心 发表于 2013-10-19 10:34整流滤波之后电压就有300V以上了，万用表的电流档能承受这么高的电压吗？心里很害怕啊，你测过没有？LZ每个板子都很牛叉。
。
。
。
万用表测不准的，交流电流可以测，不过也不能用，牵扯到PF问题。
。
。
非要测的 ...
yytda 发表于 2013-10-19 10:45电流档里面就是个检流电阻，怕个啥，万用表上的参数不是标的清清楚楚吗记得表笔插对位置，档位量程选对位置，AC/DC选对位置。
。
。
当然，表笔也得探对位置
楼主是有钱人，烧了那么多芯片。
烧一个可能是意外情况，烧两个肯定是电路有问题或者元件有问题
