[变压器]反激变压器计算问题

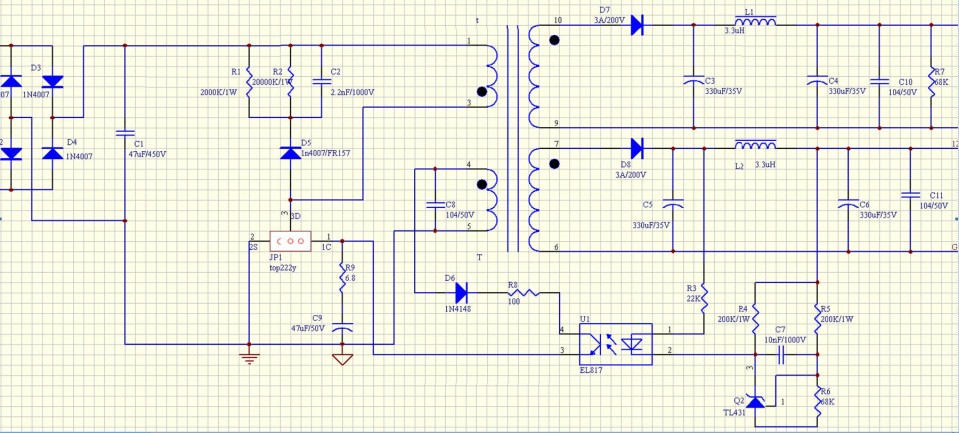

Vin=85-265, 双路 Vo=12V  Io=0.5A  Vd=1V,  n=80%,  f=100k ，磁芯EE22  Ae=40.2mm^2Vor取115V   DCM模式即有变压器初次级比N=Vor/（Vo+Vd）=115 / 13= 8.846最大占空比Dmax=0.8*Vor /（Vin-min+Vor）=46%初级绕组匝数Np=Vin-min *46% / （Ae*0.2*100k）=48.6T次级匝数计算方法1.根据初次级比N得次级绕组匝数，Ns=Np/N=48.6 / 8.8 =5.52T方法2.初级每匝伏数 = 85 / 48.6 =1.748 V / 匝       次级绕组匝数Ns = （12+1）/ 1.748 = 7.437 T       反推初次级比  N = 48.6 / 7.437 = 6.53 问题：0.上述的计算方**确吗？1.根据方法1与方法2算得的结果为什么会不同？满意回复+3不亦心 查看完整内容Input：85-265V通常是指AC桥式整流后Vinmin≈85*1.2，所以你直接用85VAC来算是不对滴。

。

。

通常建议先算次级匝数，取整后反推初级匝数；因为计算过程中不可能 ...+1chenyu988 查看完整内容快捷导航-->帖子-->未接主题-->打开未接的帖子-->选择给帖给分或者无满意答案结帖+1anybody 查看完整内容最好反过来计算一下气隙长度，长度太小了不好控制气隙精度，太大了漏感大。

一般控制在0.1mm-0.5mm之间。

Input：85-265V通常是指AC桥式整流后Vinmin≈85*1.2，所以你直接用85VAC来算是不对滴。

。

。

通常建议先算次级匝数，取整后反推初级匝数；因为计算过程中不可能都刚好得到整数，这就涉及到近似取整，在这过程中，一般初级多或少个一两匝对变压器影响不大，但是次级多或少个一匝，影响是比较大的。

下面回到你的问题，之所以出现结果不同，完全是你自己粗心。

根据Np/Ns=N这个来计算当然可以；根据每匝伏数来计算当然也没有问题；关键你看看你计算的每匝伏数对吗？初级的每匝伏数应该是Vor/Np，不是Vinmin/Np非常感谢版主详细的解析，让我有种茅塞顿开的感觉。

弱弱问一句，新版面真心不懂怎样结贴

l2k999 发表于 2013-1-23 09:17 弱弱问一句，新版面真心不懂怎样结贴

快捷导航-->帖子-->未接主题-->打开未接的帖子-->选择给帖给分或者无满意答案结帖
