[稳压电源]大家好 帮忙看看这个电路吧 谢谢 高手

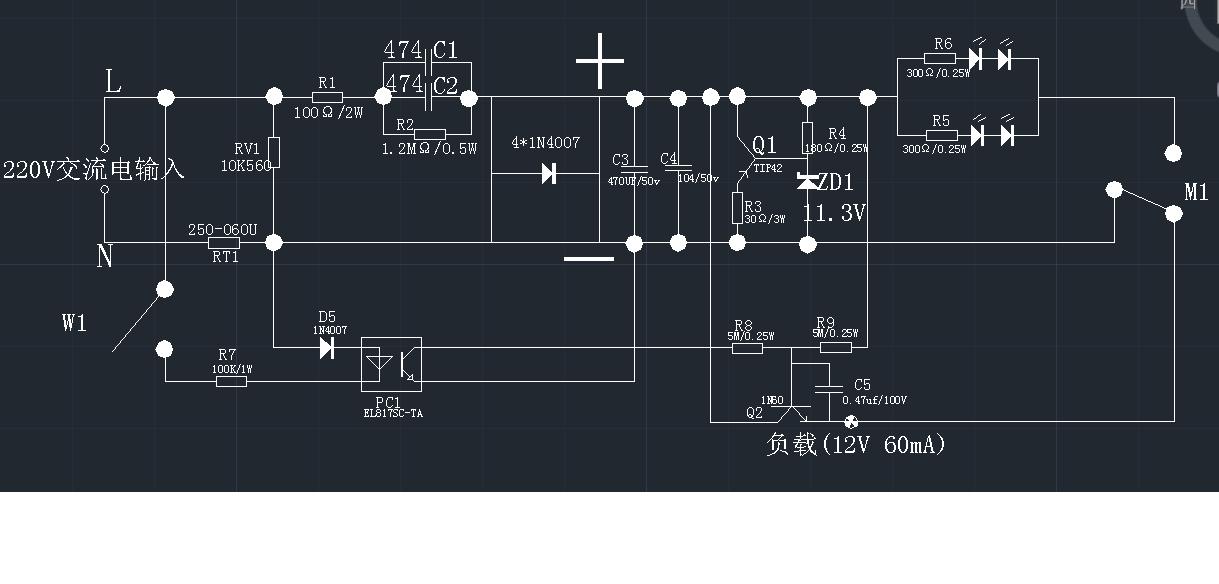

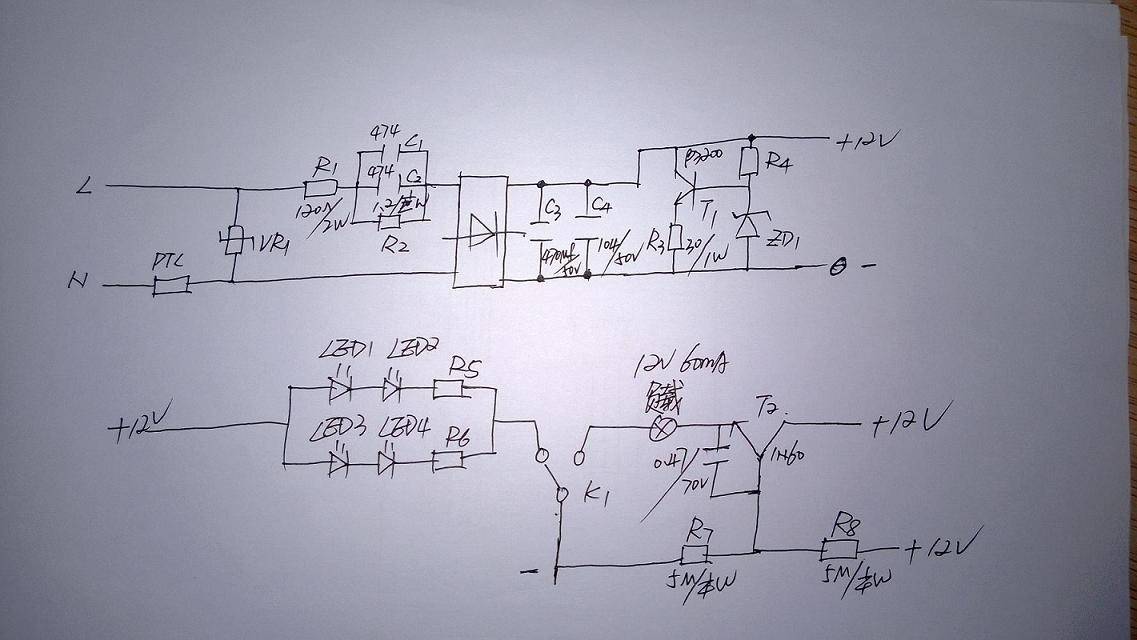

本帖最后由 bingxiangyu 于 2013-10-21 12:00 编辑 大家好：       我现在想用阻容降压来做一个电路，目的实现输出12V ， 通过给四个LED（两个串联 两组再并联 40mA） 和  一个12V 60mA的负载！ 当然 LED回路和负载回路是互斥的，就是说只有其中一个会工作，两个不会同时工作，通过开关控制切换！ 大家帮忙看看电路有哪些缺陷 另外 我想问一个T1这个三极管是PNP的，怎样选型呢  R3 R4电阻又该如何选择？ 谢谢！满意回复+20不亦心 查看完整内容帮LZ编辑了一下图片，原来的太大了，几百K，太占地方了LZ你确定有11.3V的稳压管？稳压管扩流要用下面的方式：三极管，稳压管功耗自己算。

负载放在T2的集电 ...另外 ZD的选择11.3V是否合理？ 是不是不需要选择12V？怎么没人理我呢大家帮帮忙啊  我的理解是用11.3V的二极管 然后让电阻分去0.7  这样 0.7+11.3正好是12V  保证负载工作在12V内  可是 上面的电阻的计算方法  是 0.7/（ZD1最小击穿电流）=？ 么   那PNP下面的电阻计算方法呢？  还有就是 最小击穿电流 我在稳压二极管的PDF文件中怎么找到呢 ？帮帮忙吧 哎
