PWM整流成正弦波。。

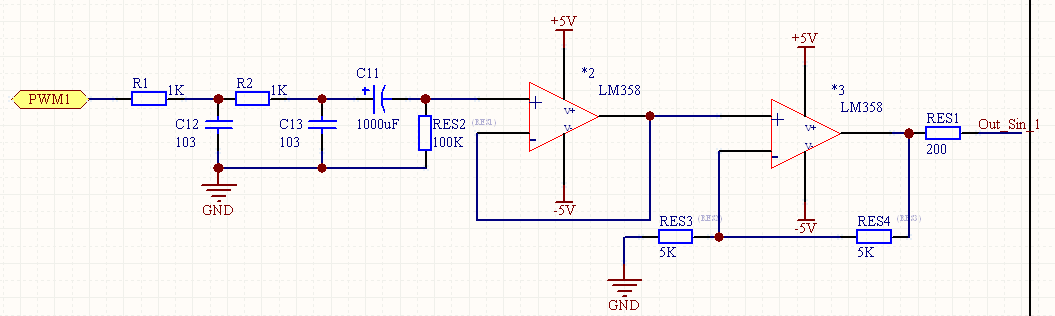

来源： 作者： 发布时间：2024-10-01 00:09:03 浏览量： 本帖最后由 dldlf21 于 2013-7-9 21:05 编辑 用STM32产生300KHz的正弦波PWM，不过这个SPWM（sinpwm简写）是幅值是0~3.3V,把它转换成-3.3~3.3了已经，下面是项目电路，项目要求输出是1~1Khz正弦波，最大振幅不小于3V，无信号时纹波5mv以内，目前的问题是以下电路就是当输入为1Hz~3Hz的时候幅度达不到（其他频段都没问题），一阶RC后面就已经衰减到1.2V了...后来试了有源二阶滤波，这样信号噪声非常大，不知道怎么消除~~哪位高手有好的解决办法吗?
满意回复
+2zhangyu198530 查看完整内容修改滤波参数应该可以的。
+2jjeemm77 查看完整内容输入的带宽不够！有衰减…减小负反馈试试！…
+1zhaohe2001 查看完整内容你驱动mosfet的电压是多少？不会是3.3V吧？没人吗?你驱动mosfet的电压是多少？不会是3.3V吧？修改滤波参数应该可以的。
输入的带宽不够！有衰减…减小负反馈试试！…
