[DCDC]P-MOS关不断

最近做了一个DC-DC的电源板，遇到一个问题。

P-MOS管在电流大点的时候关不了。

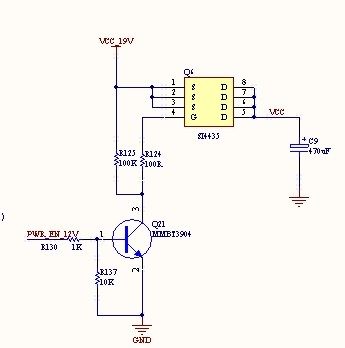

附上开关部分的图，希望大家帮忙分析一下。

量下关不断的时候，G,D,S的电压是多少在GS脚加个10~100K上拉看看D S 换一边

mmuuss586 发表于 2014-3-10 13:04 量下关不断的时候，G,D,S的电压是多少在GS脚加个10~100K上拉看看

将R124换成0R，也关不了。

关不了的时候和正常导通的时候电压时一样的。

Vs=19V Vd=19V Vg=0V.正常的时候，检测到关机信号后，PWR_EN_12V会拉低，使Q21截止，这样Vg=19V，Q6关短。

但是，负载电流大于1A左右，不管怎么样。

PWR_EN_12v都拉不低。

将负载电流降低后，就是正常的。

jjjyufan 发表于 2014-3-10 13:14 D S 换一边

没有懂是什么意思。

PMOS管反着用？
