[开关电源]用VIPer22A搭了一个简单电路调试，输出波形不对

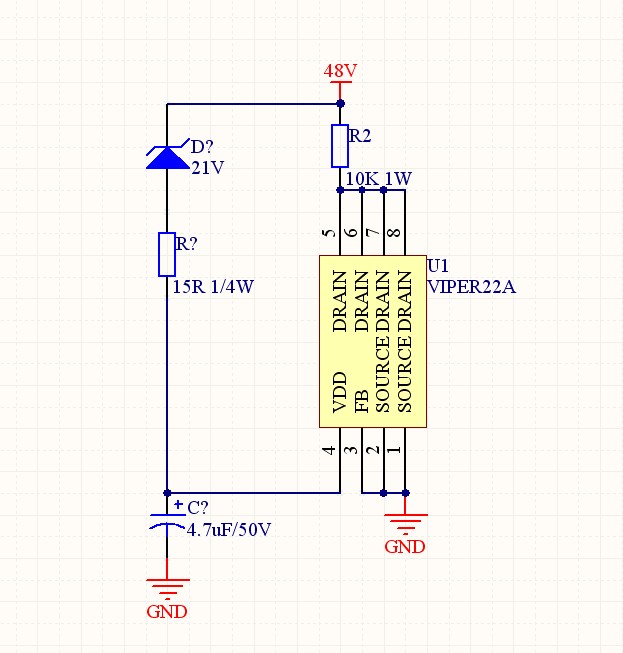

来源： 作者： 发布时间：2024-09-13 00:09:02 浏览量： 本帖最后由 yongjuan1314 于 2014-2-14 11:30 编辑 用VIPer22A搭了一个简单电路调试，如下图

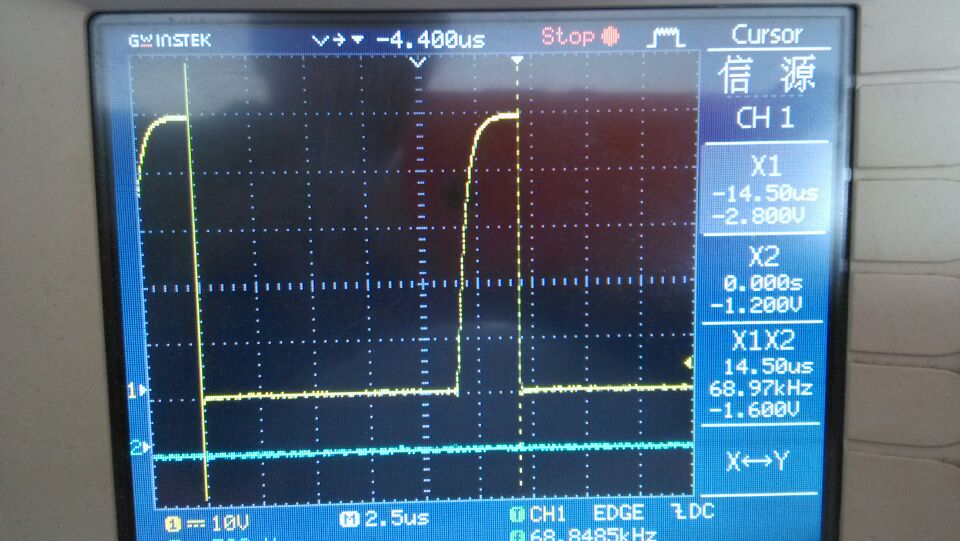

问题：1.芯片固定频率60K，但示波器测出DRAIN脚的波形频率有69K？2.FB为0V时，芯片输出最大占空比即满负载工作，但怎样调节FB脚上的电压，波形都没有改变，是什么原因？ 本帖最后由 不亦心 于 2014-2-14 13:06 编辑 提醒一下LZ，VIPER系列IC国产冒牌货超多，1，VIPER是固定占空比，但是不可能绝对的是60K，VIPER22A的规格书上是54-66K2，VIPER系列IC的控制模式和普通PWM控制器的控制模式有点不同，不会直接去控制占空比，它是去控制Idpk。
而你的，Idpk约等于48/10K小于此时Ifb对应的Idlimit，不会触发关断，所以一直是最大占空比跑。
。
。
=======================================修改：你这貌似也不是viper的最大占空比。
。
。
。
很久木用过了，记不清了，LZ自己仔细看几遍规格书吧，这个不复杂吧，看好PDF就行了！
