有源钳位钳不住，请指点
来源： 作者： 发布时间：2022-09-07 10:25:30 浏览量：本帖最后由 不亦心 于 2013-11-5 09:20 编辑 最近使用UCC2897做有源钳位正激变换器实验，出现了一些问题，请各位达人帮忙看看。

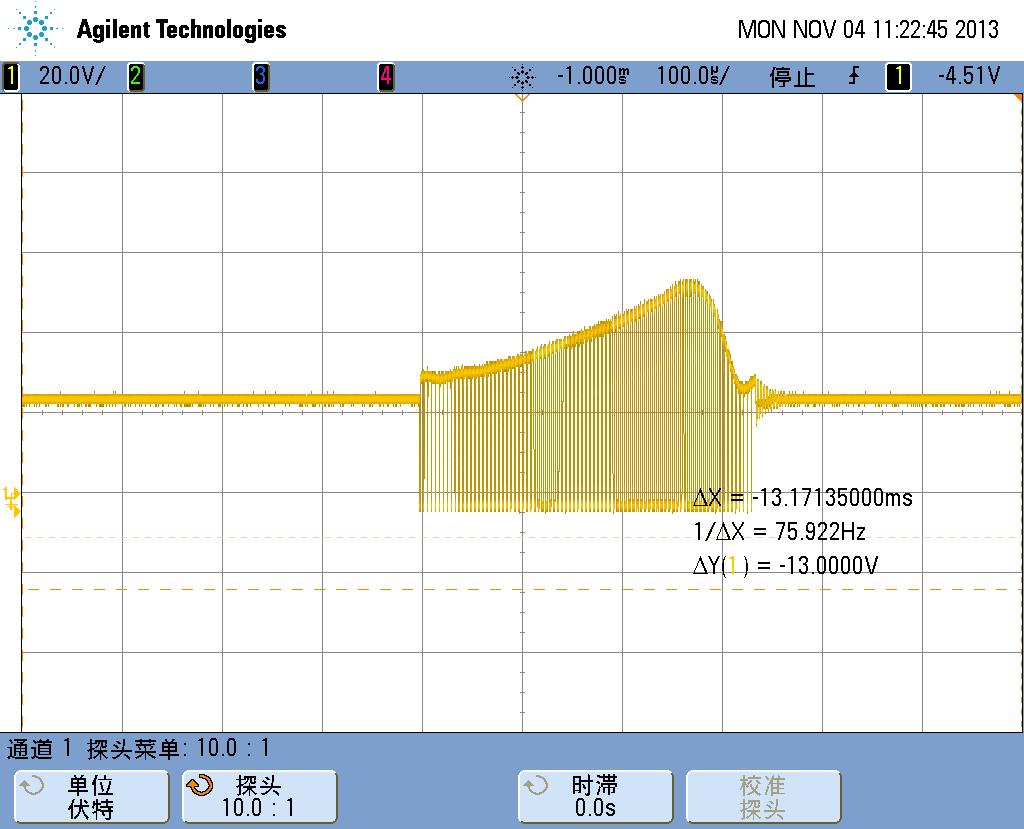

首先是主开关管DS间的波形，如下图所示：
1.输出一直工作在"打嗝模式"? 因为像上图的波形总是间隔一段时间出现一次。
但是，如果是打嗝的话，为什么打嗝的时间间隔很一致，都大约为10ms（这里就不放图了）。

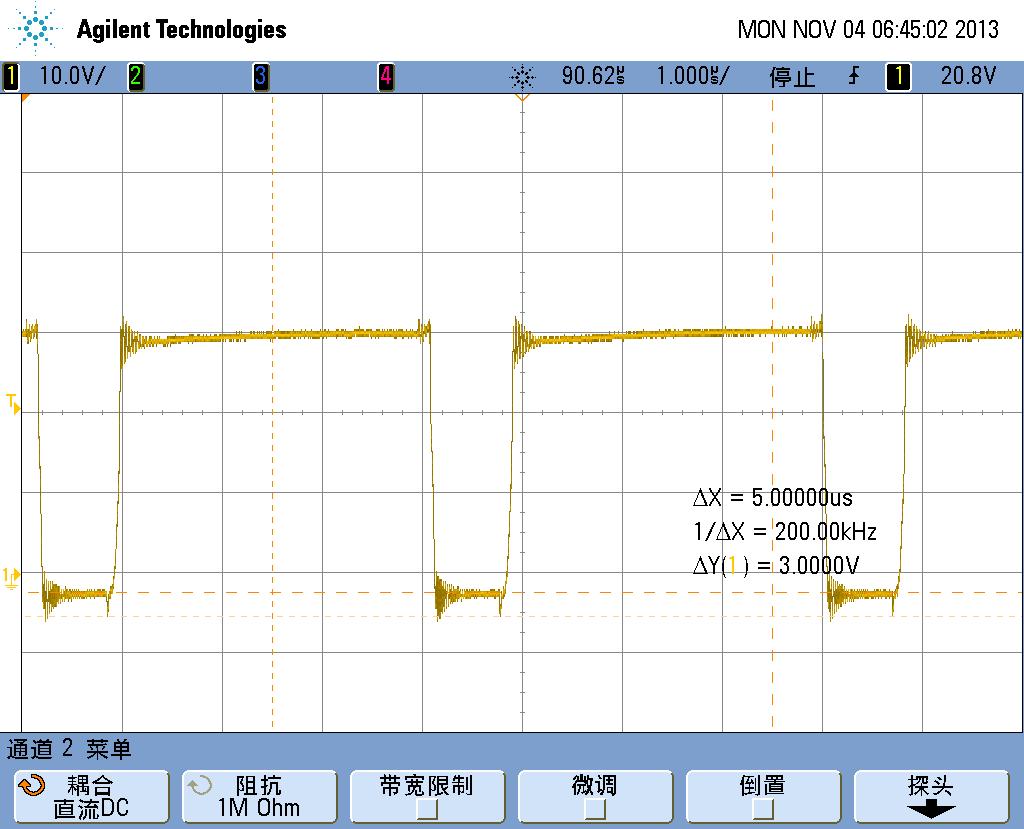

2.为什么漏极电压一直在变化，变化幅度还这么大，是有源钳位没有成功吗？2.空载，主开关管导通时，从图中可以看到漏极电压降到0V以下，大约-2.5V，这是什么情况？（下图是上图的局部放大图。
）
想了半天，没有想出来可能的原因。
请大家指点下我，谢谢！LZ原图片太大，打开好慢，帮你编辑了一下图片。
。
。
木肿么看明白。
。
。
不过，10ms应该是市电整流引起的。
。
。
不亦心 发表于 2013-11-5 09:23LZ原图片太大，打开好慢，帮你编辑了一下图片。谢谢！不过这里没有用到交流，输入端是直流电源。。
。
木肿么看明白。
。
。
不过，10ms应该是市电整流引起的。
...
